산업 자동화 및 에너지 저장 장치의 부품 밀도가 높아짐에 따라 이러한 시스템을 담는 물리적 외함은 단순한 보호 덮개에서 능동적인 열 관리 장치로 변화하고 있습니다. 장비 고장은 드물게 순간적으로 발생하며, 대개 제조업체가 지정한 한계를 초과하는 작동 온도에 장시간 노출된 결과입니다. 효과적으로 열을 발산하는 시스템을 설계하려면 정확한 재료 선택, 계산된 천공 비율, 그리고 밀폐된 금속 공간 내부의 열역학적 거동에 대한 이해가 필요합니다.
본 문서에서는 기본적인 환기를 넘어 계산된 열역학적 제어에 이르기까지, 맞춤 제작 하드웨어의 열 부하를 계산하고 관리하는 데 필요한 엔지니어링 변수를 설명합니다.

밀폐되고 환기가 되지 않는 공간에서 수동 냉각의 주요 메커니즘은 금속 벽을 통한 전도이며, 그 다음으로 외부 표면에서의 자연 대류 및 복사가 뒤따릅니다. 선택된 합금은 이러한 열 전달의 효율을 결정합니다. 열전도율은 열이 재료 두께를 통해 전달되는 속도를 측정하는 반면, 방사율은 표면이 열을 얼마나 효과적으로 방출하는지를 측정합니다.
연강(SPCC)과 알루미늄(AL5052/AL6061)은 열 부하 조건에서 매우 다른 거동을 보입니다. 알루미늄은 탄소강보다 열전도율이 약 4배 높아 탁월한 방열판 역할을 합니다. 그러나 코팅되지 않은 광택 알루미늄은 방사율이 매우 낮아 주변 공기로 열을 방출하는 데 어려움을 겪습니다. 알루미늄의 열 방출을 최적화하려면 양극 산화 처리 또는 분체 도장을 해야 하며, 이러한 처리를 통해 방사율이 크게 향상됩니다.
| 재질 등급 | 열전도율(W/m·K) | 방사율(나노입자) | 방사율(분체 도장/양극 산화 처리) |
|---|---|---|---|
| 탄소강(SPCC) | 45.0 | 0.20 - 0.30 | 0.85 - 0.92 |
| 알루미늄(5052-H32) | 138.0 | 0.04 - 0.09 | 0.82 - 0.86 (양극산화 처리) |
| 스테인리스강(304) | 16.2 | 0.15 - 0.25 | 0.85 - 0.90 |
| 아연 도금 강판(SGCC) | 40.0 | 0.28 | 0.85 - 0.90 |
고온의 실외 환경에 설치되는 밀폐형 인클로저의 경우, 내부 전력을 발산하는 데 필요한 정확한 표면적을 계산하는 것이 필수적입니다. 밀폐형 인클로저의 온도 상승 공식은 ΔT = P / (k × A)이며, 여기서 P는 내부 전력 발산량(와트), A는 노출된 표면적(제곱미터), k는 열전달 계수(일반적으로 공기 중 자유 대류의 경우 5~6 W/m²K)를 나타내는 상수입니다.
내부 열 발생량이 표면 복사열을 통한 자연 냉각 용량을 초과할 경우, 냉각 팬을 이용한 강제 공기 대류 냉각이 필수적입니다. 이러한 상황에서 환기구의 물리적 형상은 팬의 효율을 좌우합니다. 흔히 발생하는 설계 오류는 판금의 개방 면적 비율과 냉각 시스템에 필요한 풍량(분당 입방피트)을 일치시키지 못하는 것입니다.

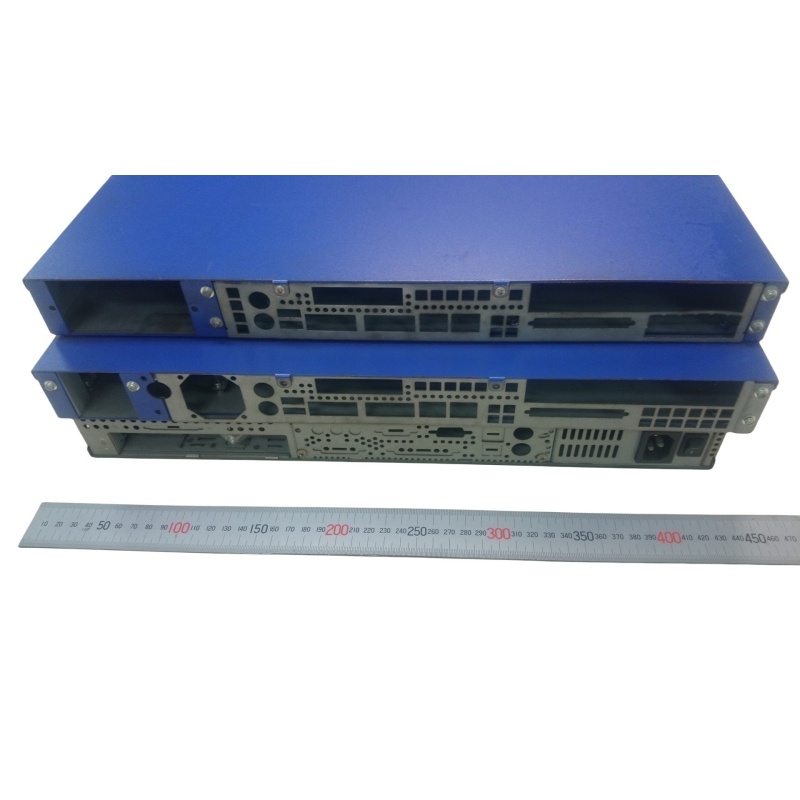

지정할 때 맞춤형 판금 랙마운트 섀시 IT 또는 통신 애플리케이션의 경우, 전면 및 후면 도어의 천공 패턴이 정확하게 계산되지 않으면 심각한 병목 현상을 초래할 수 있습니다. 정사각형 격자로 배열된 표준 원형 구멍은 개방 면적이 45%를 넘는 경우가 드뭅니다. 고속 서버 팬을 수용하려면 제조업체는 지그재그 형태의 육각형 천공 패턴을 사용해야 합니다. 육각형 구조는 구조적 강성을 유지하면서 구멍 사이의 금속 간격을 최소화하여 개방 면적 비율을 63~70%에 가깝게 만듭니다.
| 펀칭 기하학 | 준비 | 최대 개방 면적(%) | 공기 흐름 저항 |
|---|---|---|---|
| 원형 구멍 (5.0mm) | 정사각형 격자 | 40% - 45% | 높음 (난류 발생) |
| 원형 구멍 (5.0mm) | 60° 엇갈림 | 50% - 58% | 보통의 |
| 육각형 (6.35mm) | 엇갈린 둥지 만들기 | 63% - 72% | 낮음 (서버에 최적) |
| 슬롯형 직사각형 | 평행한 | 35% - 40% | 매우 높음 (높은 정압) |
공기 흐름 저항으로 인해 밀폐 공간 내부에 정압이 발생합니다. 정압이 축류 팬의 작동 곡선을 초과하면 공기 흐름이 크게 감소하고 몇 분 안에 열 폭주 현상이 발생할 수 있습니다. 엔지니어는 다음 공식을 사용하여 필요한 총 CFM을 계산해야 합니다. CFM = (Q × 3.16) / ΔT, 여기서 Q는 총 발생 열량(와트)이고 ΔT는 최대 허용 온도 상승(화씨)입니다.
화학 에너지 저장 장치를 설계할 때, 특히 실외 환경에서는 열역학적 특성이 크게 달라집니다. 고강도 판금 배터리 박스 내부 방전열(셀에서 발생하는 줄 발열)과 외부 주변 태양 복사열을 모두 고려해야 합니다. 리튬 이온 모듈은 온도 구배에 매우 민감합니다. 인클로저 상단의 셀이 하단의 셀보다 5°C 더 높은 온도에서 작동하면 배터리 열화가 급격히 가속화되어 전체 시스템 수명이 단축됩니다.
열층화 현상을 방지하기 위해 내부 판금 구조에는 정밀하게 설계된 칸막이가 필요합니다. 단순히 배터리를 평평한 후면판에 장착하는 대신, 제조업체는 CNC 가공으로 접은 내부 칸막이를 사용하여 차가운 공기가 배터리 관리 시스템(BMS)의 방열판을 직접 통과하도록 한 후 셀 모듈에 도달하게 합니다. 또한, 옥외용 시스템은 이중벽 구조를 사용합니다. 외부 금속 외피는 태양열 차폐막 역할을 하며, 외부 외피와 주 외피 사이에 15mm~25mm의 공극을 유지합니다. 외부 외피가 태양열로 가열되면, 공극의 공기는 스택 효과에 의해 자연스럽게 상승하면서 아래쪽의 차가운 공기를 끌어당겨 태양열 부하가 내부로 유입되기 전에 효과적으로 차단합니다.
열은 전자 부품을 손상시킬 뿐만 아니라 금속 하우징의 물리적 치수도 변형시킵니다. 열팽창 계수(CTE)는 재료가 가열될 때 얼마나 늘어나는지를 나타냅니다. 몇 밀리미터 정도의 팽창은 무시할 수 있을 것처럼 보일 수 있지만, 정밀한 공차를 요구하는 조립품에는 심각한 기계적 스트레스를 유발합니다.
내부 온도가 65°C 이상으로 지속적으로 유지되는 경우, 맞춤형 산업 장비 캐비닛 프레임 구조물은 상당한 열팽창을 겪습니다. 만약 구조용 기둥이 알루미늄(열팽창 계수: 23.6 µm/m·°C)으로 제작되고 내부 장착 레일이 탄소강(열팽창 계수: 12.0 µm/m·°C)으로 제작된다면, 두 금속은 완전히 다른 속도로 팽창하게 됩니다. 2미터에 달하는 수직 길이에서 이러한 차등 팽창은 리벳 파손, 도어 경첩 걸림, 내부 DIN 레일의 변형 등을 초래할 수 있습니다. 이러한 문제를 완화하기 위해 구조 엔지니어는 서로 다른 합금이 만나는 지점에 슬롯형 장착 구멍과 플로팅 패스너 어셈블리(예: PTFE 와셔 또는 캡티브 스프링 너트)를 사용합니다. 이를 통해 금속이 단일 축을 따라 자유롭게 팽창 및 수축하더라도 프레임의 구조적 무결성을 손상시키지 않습니다.
