산업용 하드웨어 분야에서 3D CAD 모델과 비용 효율적인 실제 제품 사이의 간극을 메우는 것은 제조 용이성 설계(DFM)입니다. 시뮬레이션에서 완벽하게 작동하는 설계라도 레이저 절단, 벤딩, 용접 과정에서 금속의 물리적 특성을 고려하지 않으면 불필요한 제조 비용이 발생할 수 있습니다. 설계 단계에서 이러한 변수들을 고려하면 비용이 많이 드는 수정 작업을 방지하고 제품 출시 기간을 단축할 수 있습니다.

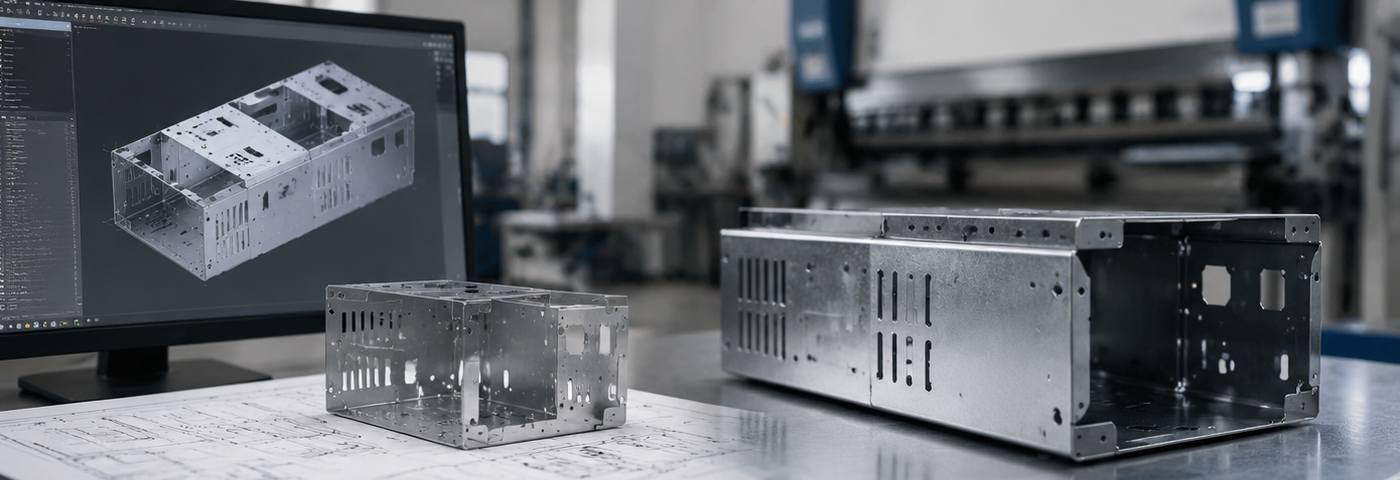

부품 최적화 고정밀 금속 케이스 제작 설계 의도를 훼손하는 것이 아니라, 부품의 기하학적 특징을 공장 현장의 특정 역량 및 공구 제약 조건에 맞추는 것입니다. 이 문서에서는 엔지니어가 판금 부품의 구조적 무결성을 보장하면서 가공 시간을 최소화하기 위해 적용해야 하는 핵심 DFM(설계 제조성) 원칙을 자세히 설명합니다.

판금을 구부릴 때, 굽힘 축 바깥쪽의 재료는 인장력을 받아 늘어나고, 안쪽은 압축력을 받습니다. 굽힘이 모서리나 다른 형상에 너무 가깝게 위치하고 적절한 굽힘 완화 처리가 되어 있지 않으면, 금속이 찢어지거나 변형되거나 인접한 형상이 휘어질 수 있습니다. 굽힘 응력을 분리하기 위해서는 평면 패턴에 굽힘 완화 절삭을 반드시 포함시켜야 합니다.
DFM(설계 제조성)의 표준 규칙은 벤드 릴리프의 깊이가 재료 두께에 벤드 반경을 더한 값 이상이어야 하고, 너비는 재료 두께 이상이어야 한다는 것입니다. 또한, 프레스 브레이크의 V 다이에 비해 플랜지 길이가 너무 짧으면 기계가 금속을 정확하게 잡아 성형할 수 없게 됩니다. CNC 벤딩 공정에서는 하강 스트로크 동안 금속이 다이 개구부를 안정적으로 연결할 수 있도록 최소 플랜지 길이가 필요합니다.
| 재료 두께(T) | 권장 내부 반경(R) | 최소 플랜지 길이(L) | 최소 굽힘 완화 폭 |
|---|---|---|---|
| 1.0mm | 1.0mm | 4.5mm | 1.0mm |
| 2.0mm | 2.0mm | 8.5mm | 2.0mm |
| 3.0mm | 3.0mm | 12.5mm | 3.0mm |
| 5.0mm (두꺼운 게이지) | 5.0mm - 6.0mm | 22.0mm | 5.0mm |
굽힘선이나 재료 가장자리에 너무 가깝게 구멍, 슬롯 또는 절단부를 배치하면 심각한 제조 위험이 발생합니다. 구멍이 굽힘의 변형 영역과 교차하면 타원형으로 늘어나 PEM 너트나 스탠드오프와 같은 정밀한 하드웨어 삽입에 사용할 수 없게 됩니다. 엄격한 엔지니어링 지침에 따라 구멍 가장자리에서 굽힘 시작점까지의 거리는 재료 두께의 1.5배에 굽힘 반경을 더한 값 이상이어야 합니다.
마찬가지로, 구멍을 재료의 바깥쪽 가장자리에 너무 가깝게 뚫으면 가장자리가 불룩하게 튀어나오는 현상이 발생합니다. 첨단 레이저 절단 기술은 기존 펀칭 프레스에 비해 기계적 스트레스를 줄여주지만, 좁은 금속 띠에 열이 집중되면 국부적인 변형이 발생할 수 있습니다. 따라서 구멍과 재료 가장자리 사이에는 최소 재료 두께의 1.5배 이상의 거리를 유지해야 치수 안정성을 확보할 수 있습니다.
| 기능 배치 | DFM 경험 법칙 | 무시할 경우의 위험 |
|---|---|---|
| 구멍에서 굽힘선까지 | 1.5T + 굽힘 반경 | 구멍 변형(타원형), 하드웨어 삽입 실패 |
| 구멍에서 바깥쪽 가장자리까지 | 1.5톤 (최소) | 가장자리 돌출, 약한 구조적 웹 |
| 구멍 간 간격 | 2.0톤 | 열 변형, 공구 간섭 |
| 최소 구멍 직경 | 1.0T (레이저) / 1.2T (펀치) | 공구 파손(펀칭), 슬래그 축적(레이저) |

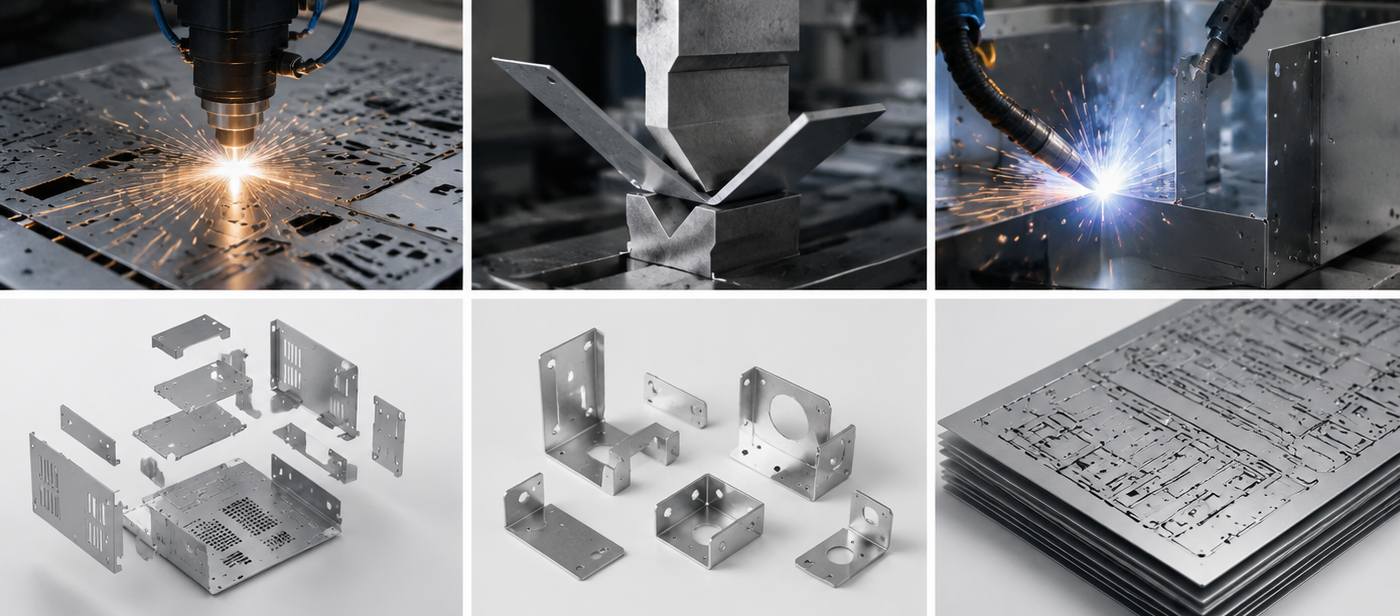

대규모 조립체에서와 같이 산업용 CNC 벤딩 전기 캐비닛 섀시조립을 위해서는 여러 개의 판금 부품이 완벽하게 정렬되어야 합니다. 개별 벤딩에서 허용되는 오차 범위가 큰 부품 전체에 누적되면 공차 누적 현상이 발생하여 최종 장착 구멍이 어긋나게 됩니다. 5개의 연속된 벤딩에서 ±0.1mm의 공차를 맞추는 것을 프레스 브레이크 작업자의 숙련도에만 전적으로 의존하는 것은 비용이 많이 들고 불안정한 생산 전략입니다.

효과적인 DFM(설계 제조성)은 자체 고정 설계를 활용하여 공차 누적 문제를 해결합니다. 평면 패턴에 탭-슬롯 형상을 통합하면 용접 전에 금속 부품이 정확하게 맞물려 정렬 과정에서 발생하는 인적 오류를 제거할 수 있습니다. 또한, 결합 조립체의 한쪽에 슬롯형 구멍을 사용하면 필요한 유연성을 확보하여 전체적인 굽힘 치수가 수 밀리미터 미만으로 변동하더라도 볼트가 통과할 수 있습니다.
맞춤형 금속 가공에서 원자재 비용은 총 단가의 40% 이상을 차지하는 경우가 많습니다. 불규칙하고 넓게 펼쳐진 형상의 부품은 표준 4x8피트 또는 5x10피트 금속판에 배치될 때 엄청난 양의 폐기물을 발생시킵니다. 예를 들어, 엔지니어는 복잡한 단일 구조물을 기본적인 직사각형 패널로 재설계할 수 있는지 여부를 평가해야 합니다. 레이저 커팅으로 맞춤 제작 가능한 판금 브래킷 이후 점용접이나 리벳으로 접합됩니다.
용접과 같은 2차 접합 공정을 추가하면 인건비가 발생하지만, 재설계를 통해 레이저 네스팅 수율이 60%에서 85%로 향상된다면 1,000개 생산 시 재료비 절감 효과가 조립 인건비를 훨씬 상회할 것입니다. 직사각형, L자형과 같은 기본적인 기하학적 도형을 닮은 평면 패턴을 설계하면 소프트웨어 프로그래밍을 통해 원자재 시트에서 부품들을 단단하게 결합시킬 수 있어 단위당 재료비를 절감할 수 있습니다.
