신뢰할 수 있는 OEM 자동판매기 금속 프레임을 제작하려면 무엇이 필요할까요?

스마트 시티와 자동화된 소매 시대에 소비자들은 매일 셀프 서비스 기기를 접합니다. 기차역의 간편한 발권 키오스크든, 스마트 자동판매기든, 첨단 ATM이든, 사용자들은 완벽한 성능을 기대합니다. 매끄러운 터치스크린, 직관적인 사용자 인터페이스, 빠른 처리 속도에 집중하죠. 하지만 그 화려한 외관 아래에는 기기의 진정한 핵심이자 눈에 띄지 않는 부분이 숨어 있습니다. 바로 매우 복잡하고 다층적인 금속 프레임입니다.

엔지니어링할 때 맞춤형 판금 키오스크 케이스일반적으로 외장 패널은 브랜드 미관, 내후성 및 사용자 편의성을 고려하여 설계됩니다. 하지만 내부 섀시는 완전히 다른 차원입니다. 기능성, 정밀한 공차, 열 관리 및 전기 기계 통합에 중점을 둡니다. 화푸성(HPS)은 이러한 복잡한 다중 부품 3D 구조 설계를 실제 제품으로 구현하는 데 특화되어 있습니다. 이제 안정적인 자동화 섀시를 제작하는 데 필요한 엔지니어링 및 제작 공정을 자세히 살펴보겠습니다.

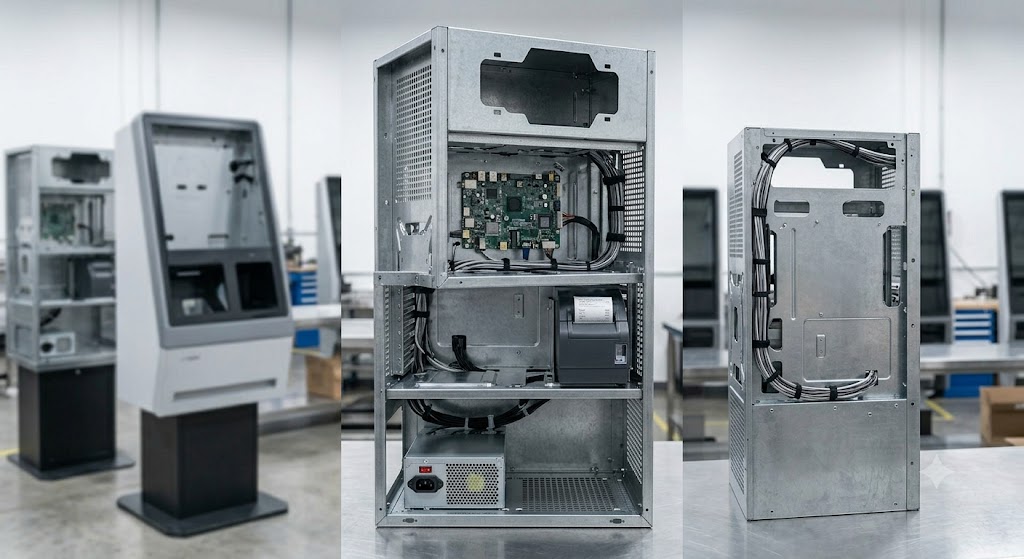

제작하다 셀프 서비스 기계 내부 섀시 단순한 금속 상자나 표준 전기 캐비닛을 제조하는 것과는 완전히 다릅니다. 이러한 프레임은 수많은 민감하고 무거운 부품을 동시에 안전하고 정확하게 수용해야 합니다. 일반적인 키오스크 섀시에는 무거운 전원 공급 장치(PSU), 깨지기 쉬운 LCD 디스플레이 화면, 복잡한 케이블 배선 시스템, 동전 투입구, 영수증 프린터, 움직이는 배출 장치 등이 들어갑니다.

이로 인해 누적 공차라는 독특한 엔지니어링 과제가 발생합니다. 베이스 브래킷의 장착 구멍이 단 몇 분의 1mm라도 어긋나면, 그 오차는 위로 쌓아 올릴수록 누적됩니다. 최상단에 터치스크린을 장착할 때쯤에는 외부 케이스에 비뚤어지게 장착될 수도 있습니다. 이를 방지하기 위해 제작 파트너는 탁월한 CNC 성형 기술을 보유하고 모든 부품에 걸쳐 ISO 2768-m 공차 표준을 엄격하게 준수해야 합니다.

2. 전략적 소재 선정: 비용과 성능의 균형

첫 번째 절삭 작업을 시작하기 전에 내부 프레임에 적합한 재료를 선택하는 것이 매우 중요합니다. 기계의 이 부분은 사용자의 시야에서 가려지기 때문에 미적인 표면 처리(예: 고광택 분체 도장)는 불필요하며 비용만 증가시킬 뿐입니다. 따라서 엔지니어들은 구조적 강성과 내식성을 우선시합니다.

대부분의 내부 섀시의 경우, 아연 도금 강판(SECC 또는 SGCC) 이 소재는 명실상부한 챔피언입니다. 냉간압연강의 높은 인장강도를 제공하면서도 공장에서 아연 도금이 되어 있어 후처리 도장이 필요 없이 녹이 슬지 않습니다. 벽걸이형 의료 단말기와 같이 무게 감소가 중요한 경우에는 항공우주 등급 알루미늄 합금(예: 5052)이 사용되며, 산화 방지 및 접지 확보를 위해 투명 양극 산화 처리로 마감되는 경우가 많습니다.

3. CNC 펀칭: 섀시 제작의 숨은 영웅

고출력 레이저 절단은 두꺼운 외부 플레이트를 절단하는 데 탁월하지만, CNC 펀칭은 내부 프레임을 제작하는 데 있어 최고의 기술입니다. 내부 섀시는 열 방출을 위한 통풍구, 나사 머리를 위한 특수 홈, 케이블 타이용 브리지 랜스, 하드웨어 장착을 위한 압출 탭 구멍 등 다양한 기능적 특징을 필요로 합니다.

당사의 AMADA 시스템과 같은 첨단 CNC 터릿 펀치 프레스를 사용하면 제조업체는 수백 개의 동일한 환기구를 단 몇 초 만에 찍어낼 수 있을 뿐 아니라 레이저로는 구현할 수 없는 3D 형상까지 동시에 성형할 수 있습니다. 이는 대량 생산 과정에서 완벽한 일관성을 보장할 뿐만 아니라 제조 효율성을 크게 향상시켜 고객의 단가를 직접적으로 낮춰줍니다.

4. 턴키 조립: 생산 병목 현상 제거

전자 장비 브랜드의 주요 애로사항 중 하나는 전자 배선 작업을 시작하기 전에 원자재 금속 부품을 조립하는 데 소요되는 시간과 노동력입니다. 복잡한 의료 진단 장비를 생산하든, 아니면 단순한 전자 장비를 생산하든 마찬가지입니다. OEM 자동판매기 금속 프레임턴키 방식의 기계 조립은 공급망에 혁신적인 변화를 가져올 것입니다.

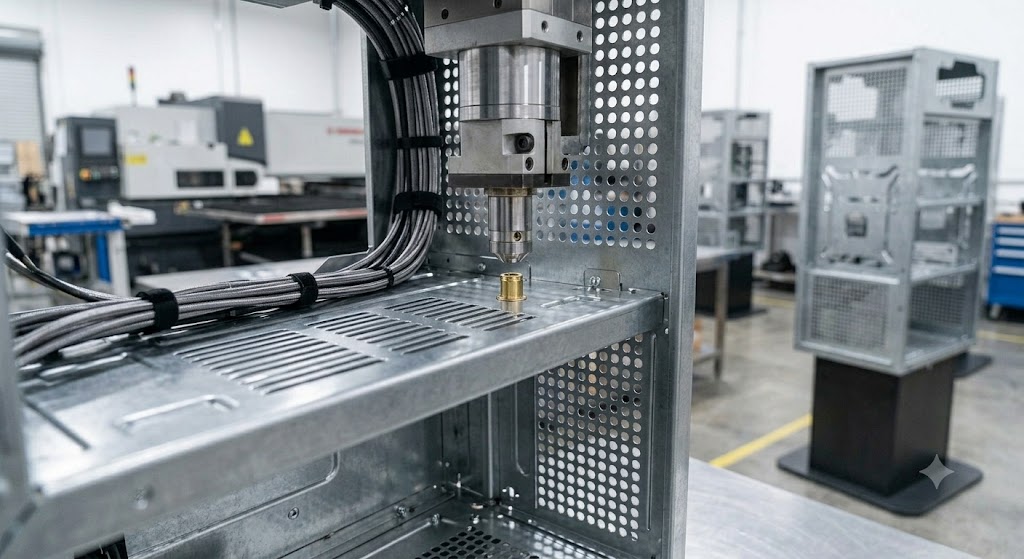

HPS와 같은 완벽하게 통합된 OEM 시설과 협력함으로써 섀시는 조립 라인에 완전히 조립된 상태로 도착합니다. 당사는 자동 서보 프레스를 사용하여 모든 PEM 너트, 나사식 스탠드오프 및 고정 패스너를 정밀한 토크 제어로 사전 설치합니다. 또한 당사의 조립팀은 고하중 슬라이딩 레일, 파티션 브래킷 및 힌지 설치를 담당합니다. 이를 통해 귀사의 사내 엔지니어는 기계 조립 단계를 건너뛰고 소프트웨어 통합, 배선 및 최종 전자 테스트와 같은 본연의 업무에 전념할 수 있습니다.

5. 제조 용이성 설계(DFM) 지원

아무리 정교하게 설계된 3D 모델이라도 생산 현장에서는 문제가 발생할 수 있습니다. 본격적인 생산에 들어가기 전에 저희 엔지니어링 팀은 포괄적인 제조 가능성 설계(DFM) 검토를 진행합니다. 부품 통합 방안을 모색하는데, 예를 들어 복잡한 형상을 세 개의 개별 부품을 용접하는 대신 한 장의 판재로 벤딩하는 방식을 고려합니다.

재료 균열을 방지하기 위해 굽힘 반경을 분석하고, 하드웨어 삽입을 위한 공구 간극을 확보하며, 폐기물 발생을 최소화하도록 레이아웃을 최적화합니다. 이러한 협업 엔지니어링 접근 방식을 통해 귀사의 제품은 견고할 뿐만 아니라 비용 효율적인 대량 생산에 최적화됩니다.

섀시 프레임의 표준 제조 기능

최적의 성능과 구조적 무결성을 보장하기 위해 당사는 전기기계식 프레임 제작에 다음과 같은 표준 매개변수를 적용합니다.

자주 묻는 질문(FAQ)

결론

자동 키오스크, ATM 또는 자판기의 신뢰성은 내부 섀시의 정밀도에 크게 좌우됩니다. 첨단 CNC 펀칭, 엄격한 공차 관리, 심층적인 DFM 분석 및 턴키 하드웨어 통합을 활용함으로써 장비 제조업체는 민감한 전자 부품을 안전하게 보호하는 동시에 제품 출시 기간을 단축할 수 있습니다. 차세대 전기 기계 프로젝트를 최적화할 준비가 되셨습니까? 지금 바로 화푸성(Huapusheng)의 제작 전문가와 상담하십시오.
