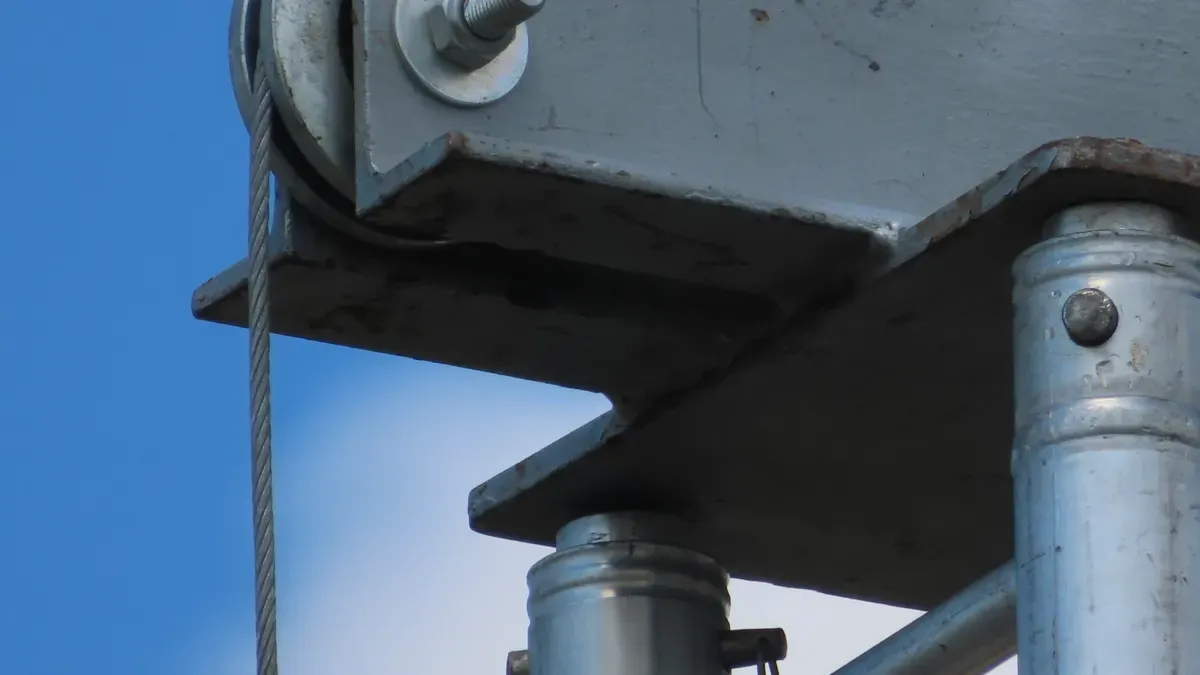

맞춤형 고강도 금속 브래킷을 온라인으로 디자인하고 주문하는 방법

디자인 및 주문 맞춤형 고강도 금속 브래킷 온라인으로 견적을 받으려면 먼저 정확한 작업 하중, 힘 벡터, 구멍 구성 및 장착 공간 제약 조건을 정의해야 합니다. 그런 다음 두꺼운 판금을 선택하고 2D 또는 3D CAD 모델을 준비한 후 즉시 제작을 위해 온라인 견적 플랫폼에 직접 업로드하십시오.

핵심 요약

• 하중 요구량을 계산하고 고응력 지점을 강화하기 위해 보강재를 추가하십시오.

• 녹슬거나 휘어지는 것을 방지하기 위해 내구성이 뛰어난 소재와 보호 코팅을 선택하십시오.

• 정확한 STEP 또는 DXF CAD 파일을 온라인으로 업로드하여 신속하게 제작하세요.

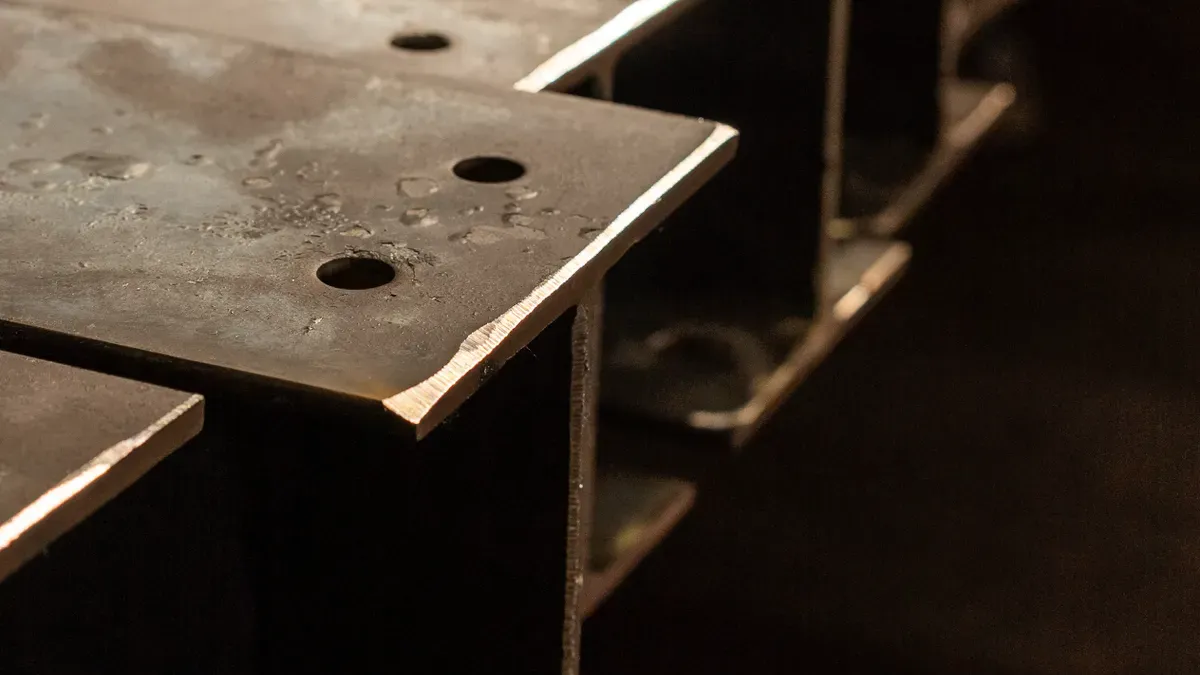

맞춤형 고하중 금속 브래킷 설계

신뢰할 수 있는 구조 부품을 설계하려면 세심한 계획과 정확한 기술 매개변수가 필요합니다. 물리적 무게 요구 사항을 정밀한 기하학적 형상으로 변환해야 합니다. 적절한 엔지니어링을 통해 극한의 작동 하중 조건에서도 구조적 피로, 영구 변형 및 장비 고장을 방지할 수 있습니다.

하중 지지력 및 응력 지점 계산

부품을 제작하기 전에 정적 하중과 동적 하중을 모두 계산해야 합니다. 정적 하중은 움직이지 않는 무게를 나타내고, 동적 하중은 진동, 충격 및 움직임을 고려합니다. 완벽한 안정성을 확보하기 위해 모든 장착면에 걸쳐 총 힘의 분포를 계산하십시오.

꿀팁: 용도에 따라 항상 1.5~3.0의 안전 계수를 적용하십시오. 산업용 기계 장착대는 일반 벽걸이형 장착대보다 더 높은 안전 여유를 요구합니다.

브래킷이 구부러지거나 지지 구조물에 연결되는 부분에서 응력이 집중되는 지점을 파악하십시오. 힘의 벡터는 구부러진 반경과 장착 접합부에 무거운 응력을 집중시킵니다. 구부러진 각도를 따라 삼각형 거셋이나 수직 보강재를 추가하면 응력 집중을 완화할 수 있습니다. 이러한 보강재는 힘을 고르게 분산시키고 재료 무게를 과도하게 늘리지 않고도 강성을 높여줍니다.

특수 구조 용도의 경우, 예를 들어 맞춤 제작 산업 장비 캐비닛 프레임정확한 하중 계산은 지속적인 고하중 작업 환경에서도 장기간 내구성을 보장합니다.

구멍 패턴 및 체결 부품 배치 최적화

장착 구멍의 전략적인 배치는 최대 하중 지지력을 보장하고 재료의 파손을 방지합니다. 구멍 가장자리와 외부 브래킷 경계 사이에는 재료 두께의 최소 두 배 이상의 거리를 유지해야 합니다. 구멍을 가장자리에 너무 가깝게 배치하면 주변 금속이 약해집니다.

피하다 드릴 구멍 레이저 절단 및 벤딩 공정 후에는 후가공으로 인해 치수 정확도가 저하됩니다. 따라서 모든 구멍 형상을 초기 CAD 모델에 직접 프로그래밍하는 것이 좋습니다.

전단 및 인장 하중 요구 사항에 따라 적절한 체결 부품을 선택하십시오.

• 8등급 육각 머리 나사: 진동이 심한 기계 구조물에 이상적입니다.

• 구조용 앵커 볼트: 무거운 프레임을 콘크리트 기초에 직접 고정하는 데 필수적입니다.

• 접시머리 나사: 매끄러운 외부 케이스에 표면 밀착형으로 설치하기에 적합합니다.

적절한 체결 간격은 최종 설치 시 걸림 현상을 방지합니다. 최종 조립 시 정렬 유연성이 필요한 경우 슬롯형 구멍을 사용하십시오.

무거운 하중을 견딜 수 있는 DIY 금속 선반 브래킷 설계하기

대용량 선반 시스템을 구축하려면 정확한 정보가 필요합니다. 설계 및 측정 처음부터 벽 스터드 위치, 벽 앵커 등급 및 선반 깊이를 평가해야 합니다. 선반이 깊을수록 물리적 지렛대 효과가 커져 상단 벽 고정 장치에 가해지는 당기는 힘이 증폭됩니다.

조립할 때 DIY 금속 선반 브래킷 산업용 보관이나 작업장 내 공구를 밀집하여 배치할 경우, 수직 다리를 연장하여 스터드를 따라 여러 장착 지점을 덮도록 하십시오. 이렇게 하면 인장력이 더 넓은 표면적에 분산됩니다.

공학 맞춤형 고강도 금속 브래킷 온라인을 통해 사용자 지정 레이아웃에 맞춰 정확한 플랜지 치수, 구멍 위치 및 보강 리브를 지정할 수 있습니다.

고강도 소재 및 마감재 선택

적절한 소재와 보호 마감재를 선택하면 구조적 결함을 예방할 수 있습니다.

강철, 스테인리스강, 알루미늄 비교

적절한 합금을 선택하는 것은 부품의 궁극적인 내구성과 하중 한계를 결정합니다. 탄소강은 중장비 프레임에 탁월한 구조적 강도를 제공합니다. 스테인리스강은 가혹한 환경 조건과 화학 물질에 대한 내성이 뛰어납니다. 알루미늄 압출재는 모듈식 구조 브래킷 설계에 우수한 강도 대 무게비를 제공하여 부품 무게를 줄이고 활용도를 높이면서 강력한 구조적 지지력을 가능하게 합니다.

판금 두께 및 게이지 측정

두꺼운 판재는 더 높은 기계적 하중을 견딜 수 있고 동적 하중 하에서의 휨 현상을 줄여줍니다. 하지만 두꺼운 판재는 CNC 프레스 브레이크 성형 시 벤딩 매개변수를 변경합니다. 프레스 브레이크를 이용한 에어 벤딩 시, 내부 벤딩 반경은 판재 두께가 증가함에 따라 1:1의 선형 비율로 증가합니다. 따라서 이러한 더 큰 벤딩 반경을 고려하여 CAD 파일의 형상을 조정해야 합니다.

보호 표면 코팅 적용

표면 보호 처리가 제대로 되어 있지 않으면 금속 표면은 빠르게 손상됩니다. 따라서 마감 공정은 사용 환경에 맞춰야 합니다.

🛠️ 간단 팁: 분체 도장은 실내 기계 프레임에 탁월한 긁힘 방지 기능을 제공합니다. 실외 강철 부품은 심한 습기와 녹으로부터 보호하기 위해 용융 아연 도금 또는 아연 도금을 사용하십시오.

맞춤형 고강도 금속 브래킷 또는 특수 장비 인클로저용 맞춤형 고강도 금속 브래킷을 지정하시면, 고급 마감 처리로 기계적 무결성을 유지하고 전문적인 산업적 외관을 제공합니다.

CAD 파일 준비 및 온라인 주문

디지털 워크플로는 초기 디지털 설계에서 완성된 구조 하드웨어에 이르기까지의 전환 과정을 간소화합니다. 온라인 플랫폼은 정확한 CAD 파일을 직접 수용하여 수동 처리 시간을 줄이고 비용이 많이 드는 의사소통 지연을 없애줍니다.

2D 및 3D CAD 파일 형식 준비

맞춤형 브래킷 제작 포털에 엔지니어링 파일을 업로드하기 전에 파일 형식을 올바르게 지정해야 합니다. 디지털 장비는 STEP 및 IGES와 같은 표준 3D 파일 형식을 읽어 완벽한 기하학적 분석을 수행합니다. 2D DXF 또는 DWG 형식으로 평면 프로파일을 내보내면 평판 생산을 위한 자동 툴패스 생성에 도움이 됩니다.

정확한 물리적 비율을 유지하려면 정확한 내보내기 설정을 따르십시오.

깔끔한 CAD 모델을 사용하면 신뢰할 수 있는 실제 부품을 만들 수 있습니다. 다음의 주요 파일 준비 단계를 적용하십시오.

• 수출 규모: 모든 CAD 파일은 정확한 1:1 비율로 제작 및 내보내야 하며, 가급적 인치 또는 밀리미터 단위를 사용해야 합니다.

• 깔끔한 기하학: 내보내기 전에 스케치에서 불필요한 구성선과 투영된 형상을 비활성화하거나 제거하십시오.

• STEP 내보내기 설정: STEP 형식 옵션을 사용할 수 있고 올바르게 내보내지도록 하려면 본체 수준이 아닌 구성 요소 수준에서 작업하고 내보내십시오.

복잡한 어셈블리에는 개별 구성 요소 내보내기가 필요합니다. 예를 들어, 설계를 하려면 OEM 판금 배터리 박스 제작 및 조립 서비스 정확한 레이저 가공 경로를 확보하기 위해서는 모든 브래킷, 구조 플랜지 및 외부 패널에 대해 별도의 파일이 필요합니다.

온라인 제작 및 즉시 견적 이용 방법

최신 웹 인터페이스는 업로드된 파일을 즉시 분석합니다. 이러한 플랫폼은 재료 부피, 판재 두께, 굽힘 횟수 및 공구 경로를 자동으로 평가합니다.

온라인 맞춤 제작 플랫폼은 기존 구매 채널에 비해 상당한 이점을 제공합니다.

자동화된 소프트웨어는 파일 업로드 즉시 실시간 설계 피드백을 제공합니다. 구멍 위치가 모서리에 너무 가깝거나 굽힘 반경이 물리적 공구 한계를 벗어나는 경우 시스템에서 즉시 경고를 보냅니다. 고속 레이저 절단기는 파일 승인 후 즉시 금속판 절단을 시작하고, 자동 CNC 프레스 브레이크가 금속을 정밀한 3차원 형상으로 벤딩합니다. 간소화된 온라인 판금 가공 서비스는 최대 0.125인치의 정밀한 재료 두께를 처리할 수 있으며, 최소 주문 수량 없이 빠른 납기를 제공합니다.

주문 시안 및 생산 공차 확정

최종 디지털 주문 시안 검토를 통해 구성 요소가 엄격한 물리적 장착 사양을 충족하는지 확인합니다. 정밀한 컴퓨터 제어 공정은 표준 제조 표준에 따라 진행됩니다. 산업 표준 ISO 2768-mK 일반적인 한계를 정의합니다. 명칭 m (중간)은 선형 공차를 설정하는 반면 K 평면도 및 직각도와 같은 기하학적 매개변수를 제어합니다.

누적된 변형으로 인해 복잡한 판금 형상의 최종 설치 시 체결 구멍이 어긋날 수 있습니다. 최종 설계 검토 시 이러한 요소를 평가하십시오.

💡 디자인 팁: 패턴에 사용되는 체결 부품의 수가 증가함에 따라 누적 오차가 커지므로 개별 구멍에 대한 제조 한계를 더욱 엄격하게 설정해야 합니다. 표준 원형 구멍을 슬롯으로 교체하여 여러 굽힘이 있는 프로파일 전체에 걸쳐 자체 정렬되는 착륙 영역을 만드십시오.

정밀한 파일 준비와 공차 검증을 통해 고객 맞춤형 고강도 금속 브래킷이 장비 프레임에 즉시 설치할 수 있도록 완벽한 상태로 배송됩니다.

맞춤형 고강도 금속 브래킷을 설계하려면 명확한 구조 사양, 고강도 금속, 역동적인 마감 처리 및 정확한 CAD 파일 업로드가 필요합니다. 주문을 제출하기 전에 다음 사전 점검 목록을 검토하십시오.

• 치수 공차 및 구멍 정렬 상태를 확인하십시오.

• 판재 두께에 맞는 적절한 굽힘 반경을 확인하십시오.

• 보호 표면 코팅을 명시하십시오.

• 하드웨어 크기와 체결 부품의 호환성을 확인하십시오.

지금 바로 CAD 모델을 당사의 온라인 제작 플랫폼에 업로드하여 즉시 견적을 받고 프로젝트 워크플로우를 가속화하세요!

자주 묻는 질문

💡 빠른 답변이 필요하신가요? 맞춤형 브래킷 CAD 모델을 온라인으로 제출하기 전에 다음 자주 묻는 질문을 검토하십시오.

맞춤형 브래킷 제작을 위해 어떤 파일 형식을 업로드해야 하나요?

완벽한 기하학적 평가를 위해 3D STEP 또는 IGES 파일을 업로드하십시오. 정밀한 평면 패턴 레이저 절단을 위해 2D DXF 또는 DWG 파일도 제출할 수 있습니다.

고강도 강철 브래킷의 부식을 방지하는 방법은 무엇입니까?

사용 환경에 따라 보호 표면 마감을 선택하십시오. 실내 장비 프레임에는 내구성이 뛰어난 분체 도장을 적용하고, 실외 용도에는 아연 도금을 지정하십시오.

일반적인 원형 구멍 대신 슬롯형 구멍을 사용해야 하는 이유는 무엇입니까?

슬롯형 구멍은 복잡하게 굽은 플랜지 전체에 걸쳐 정렬 유연성을 제공합니다. 또한 제조 과정에서 발생하는 미세한 오차를 흡수하고 최종 장비 조립 시 체결 부품의 걸림 현상을 방지합니다.
