맞춤형 판금 브래킷 설계 엔지니어링은 서버 랙 조립을 어떻게 간소화할까요?

빠르게 변화하는 데이터 센터, 산업 자동화 및 통신 분야에서 조립 시간은 중요한 비용 요소입니다. 엔지니어는 복잡한 19인치 서버 랙이나 산업용 전기 캐비닛을 설계할 때, 빠르고 간편한 플러그 앤 플레이 설치를 지원하는 부품을 점점 더 요구합니다. 바로 이 지점에서 고도로 설계된 제품이 중요해집니다. 맞춤형 판금 장착 브래킷 작용하게 된다.

미적인 측면을 우선시하는 일반적인 외부 케이스와 달리, 내부 섀시 트레이와 슬라이드 브래킷은 정밀도, 구조적 강성, 그리고 완벽한 통합이 핵심입니다. 화푸성(HPS)은 첨단 제조 시설을 활용하여 조립 과정의 병목 현상을 없애는 고정밀 부품을 생산합니다. 이러한 핵심 구조 요소를 생산하는 데 필요한 엔지니어링 및 제조 공정을 살펴보겠습니다.

1. 공구 없이 설치하는 마운팅 브래킷의 구조

기존의 볼트온 조립 방식에서 공구가 필요 없는 설계 방식으로의 전환은 IT 및 통신 하드웨어 분야에 혁명을 일으키고 있습니다. 프리미엄 서버 랙 내부 장착 플레이트 흔히 U자형 맞물림 고리, 위치 고정 탭, 복잡한 열쇠 구멍 홈이 조합되어 있는 특징을 보입니다.

이러한 기능 덕분에 기술자는 드라이버나 특수 공구 없이도 몇 초 만에 무거운 IT 장비, 배터리 모듈 또는 전원 공급 장치를 제자리에 밀어 넣고 고정할 수 있습니다. 그러나 공구 없이 장착 가능한 브래킷을 설계하는 것은 제조 과정에서 엄청난 어려움을 수반합니다. 맞물리는 고리의 위치가 단 0.1mm만 어긋나도 브래킷이 섀시 레일에 제대로 고정되지 않거나 진동으로 인해 덜컹거릴 수 있습니다.

2. CNC 정밀도: ISO 2768-m 공차 달성

공구 없이 설치 가능한 완벽한 정렬을 보장하기 위해 제작 협력업체는 최첨단 절단 장비를 보유해야 합니다. 당사는 고급 CNC 터릿 펀치 프레스와 고출력 파이버 레이저를 사용하여 아연 도금 강판(SGCC) 또는 냉간 압연 강판(SPCC) 시트에 복잡한 슬롯 형상을 절단합니다.

당사의 자동 터릿 펀칭 시스템은 키홀 및 환기 루버를 반복적으로 빠르고 정확하게 스탬핑하는 데 특히 효과적입니다. ISO 2768-m 가공 공차를 엄격히 준수함으로써 모든 슬롯과 위치 결정 핀이 고객사의 부품과 완벽하게 정렬되도록 보장하여 진정한 의미의 원활한 조립 경험을 제공합니다.

3. 다축 굽힘을 통한 구조적 안정성

내부 섀시 트레이는 종종 상당한 하중을 견뎌야 하며, 고밀도 전자 부품, 구리 변압기 또는 무거운 리튬 이온 배터리 팩을 지지해야 합니다. 평평한 금속판은 이러한 무게를 견딜 만큼 충분한 강성을 갖추지 못해 시간이 지남에 따라 휘거나 변형될 수 있습니다.

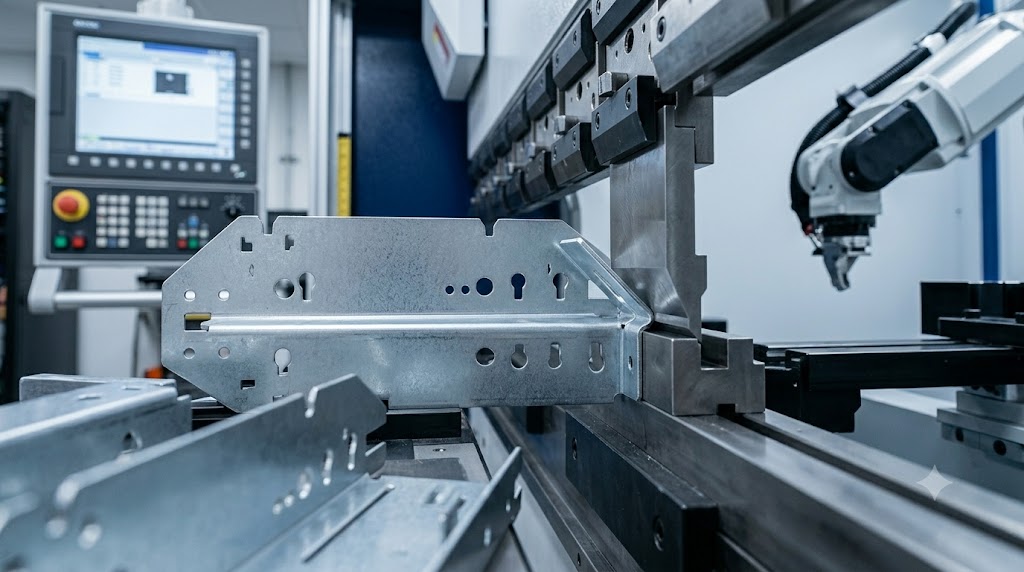

이러한 문제를 해결하기 위해 당사 엔지니어들은 다축 CNC 프레스 브레이크 성형 기술을 활용합니다. 브래킷의 가장자리를 C형 채널이나 U형 벤드와 같은 특정 플랜지 프로파일로 접음으로써 부품의 하중 지지력을 기하학적으로 향상시킵니다. 또한, 당사의 협업 설계 방식인 제조 용이성(DFM) 접근법은 정확한 벤딩 공제를 계산하여 평면 패턴이 3D 형태로 접힌 후에도 전체적인 치수 정확도가 완벽하게 유지되도록 합니다.

4. 턴키 방식 판금 가공 서비스의 가치

대규모 장비 제조업체의 경우, 절단, 벤딩, 표면 처리 및 최종 하드웨어 설치를 위해 여러 공급업체를 관리하는 것은 불필요한 물류 악몽입니다. ​​신뢰할 수 있는 공급업체를 찾는 것이 중요합니다. OEM 판금 가공 파트너 전체 생산 주기를 한 곳에서 처리할 수 있다는 것은 전략적 이점입니다.

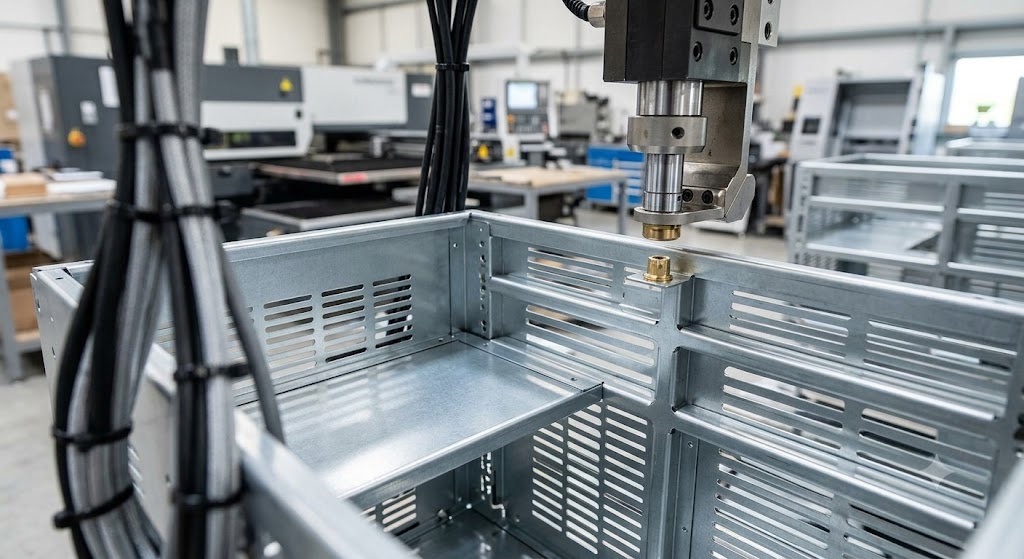

HPS는 진정한 것을 제공합니다 턴키 방식의 판금 가공 서비스저희는 단순히 금속 쟁반만 공급하는 것이 아닙니다. 완벽한 판금 조립 서비스여기에는 부품이 당사 시설을 떠나기 전에 PEM ​​패스너, 캡티브 스크류 및 나사산 스탠드오프를 자동 삽입하는 작업이 포함됩니다. 귀사의 부품은 전자 장치 통합을 위한 모든 준비가 완료된 상태로 조립 라인에 도착합니다.

내부 브래킷의 표준 제조 매개변수

내부 구조 부품의 최적 성능 및 비용 효율성을 보장하기 위해 다음과 같은 표준 제작 매개변수를 준수합니다.

자주 묻는 질문(FAQ)

최신 서버 랙 및 산업용 제어 패널의 효율적인 설치는 내부 장착 브래킷의 정밀도에 크게 좌우됩니다. HPS는 첨단 CNC 펀칭, 엄격한 공차 관리 및 완벽한 턴키 조립 서비스를 통해 공구 의존성을 없애고 생산 주기를 단축하는 구조 솔루션을 제공합니다. 차세대 전기 기계 통합 프로젝트를 최적화할 준비가 되셨습니까? 지금 바로 HPS의 맞춤형 판금 제작 전문가와 상담하십시오.
