판금 가공 경량화: 강도를 유지하면서 맞춤형 인클로저 무게를 줄이는 방법

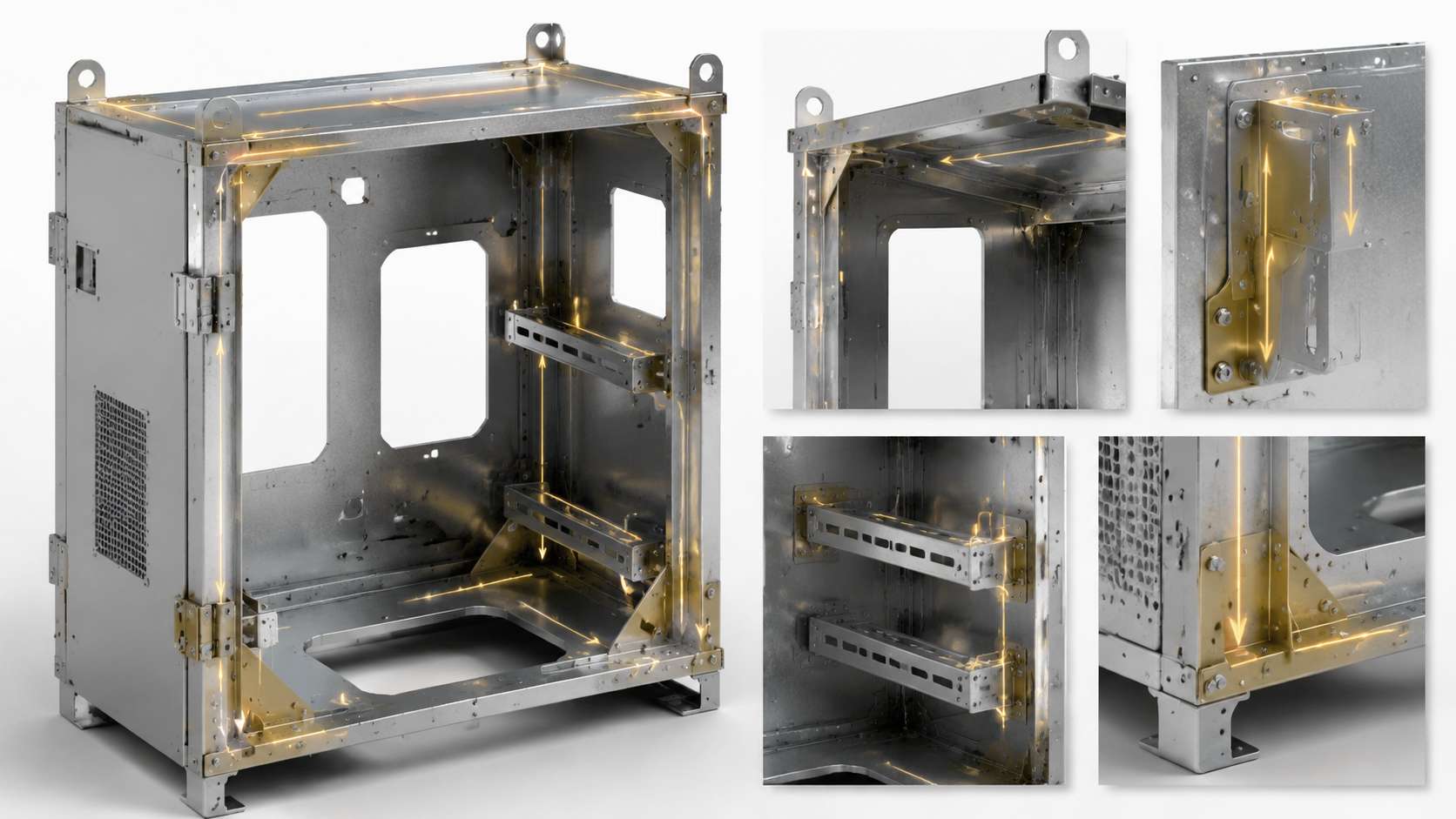

산업 설비, 전기 캐비닛, 제어 시스템, 통신 장비 및 배터리 관련 장비의 경우, 외함 무게는 심각한 엔지니어링 문제로 대두될 수 있습니다. 외함이 무거워지면 자재 소비량, 운송비, 설치 노력이 증가하고, 때로는 힌지, 브래킷, 장착 구조물 및 지지 프레임에 가해지는 하중도 늘어납니다.

가장 확실한 해결책은 얇은 판금을 사용하는 것입니다. 그러나 단순히 재료 두께를 줄이면 패널 처짐, 진동, 오일캔 현상, 도어 변형, 장착 부위 약화, 충격 저항력 저하와 같은 새로운 문제가 발생할 수 있습니다. 따라서 재료를 단순히 제거하는 것보다는 구조 최적화를 통해 무게를 줄이는 것이 더 나은 접근 방식입니다.

맞춤형 인클로저의 경우, 가장 효과적인 경량화 전략은 일반적으로 재료 선택, 성형 형상, 보강재, 플랜지, 굽힘 최적화, 국부 보강 및 신중한 하중 경로 분석을 결합하는 것입니다.

1. 판재 두께가 아닌 하중부터 시작하십시오.

흔히 저지르는 실수는 판재 두께를 먼저 선택한 다음 그에 맞춰 외함을 설계하는 것입니다. 더 나은 설계 과정은 외함이 실제로 견뎌야 하는 하중을 파악하는 것에서 시작합니다.

이러한 구분은 중요합니다. 왜냐하면 인클로저의 모든 부분이 동일한 하중을 견디는 것은 아니기 때문입니다. 크고 평평한 측면 패널은 자체 무게와 진동만 견디면 되지만, 장착 브래킷은 주변 패널보다 몇 배나 많은 하중을 견뎌야 할 수도 있습니다.

2. 기하학적 형상을 이용하여 재료 두께의 일부를 대체합니다.

판금 가공에서 가장 유용한 경량화 원리는 간단합니다. 형상을 통해 질량을 크게 늘리지 않고도 강성을 확보할 수 있다는 것입니다.

평평한 판재는 굽힘에 대한 저항력이 제한적입니다. 하지만 같은 판재를 플랜지, 채널, 비드, 리브 또는 리턴 에지 형태로 성형하면 구조적 특성이 크게 달라집니다. 재료가 중립축에서 멀어지면서 굽힘에 대한 저항력이 증가하는 것입니다.

이것이 바로 제대로 설계된 1.5mm 패널이 설계가 미흡한 2.0mm 평면 패널보다 성능이 더 뛰어난 경우가 있는 이유입니다.

예를 들어, 한 실용적인 설계 참고 자료에서는 2.0mm 패널을 1.5mm 리브 패널로 교체하여 특정 설계에서 유사한 강성을 유지하면서 판재 두께를 약 25% 줄이는 방법을 설명하고 있습니다. 실제 결과는 형상, 재료, 스팬, 하중 및 성형 조건에 따라 달라지므로 이는 보편적인 규칙이라기보다는 설계 목표로 간주해야 합니다.

3. 크고 평평한 패널에 보강재를 추가하십시오.

넓고 평평한 표면은 일반적으로 무게를 줄이기 위해 가장 먼저 고려해야 할 부분입니다. 단순히 두께를 얇게 만드는 것만으로는 눈에 띄는 휘어짐이나 "기름통 모양 변형"이 발생할 수 있습니다. 더 나은 해결책은 성형된 리브나 엠보싱을 도입하는 것입니다.

보강재는 패널의 구조적 깊이를 효과적으로 증가시키는 역할을 합니다. 특히 인클로저 도어, 탈착식 커버, 측면 패널 및 긴 장비 하우징에 유용합니다.

중요한 점은 보강재의 배치입니다. 보강재는 단순히 외관상의 이유로 추가하는 것이 아니라 예상되는 하중 경로를 따라 설치해야 합니다. 지지대가 없는 긴 구간, 힌지 영역, 장착 구역, 그리고 무거운 부품 주변은 일반적으로 보강재를 설치하기에 더 적합한 위치입니다.

4. 플랜지를 구조 부재로 활용하십시오

플랜지는 강성을 높이는 또 다른 저비용 방법입니다. 패널 가장자리를 평평하게 두는 대신, 가장자리를 구부려 작은 구조용 보처럼 작용하는 굴곡을 만듭니다.

이는 특히 출입문이나 덮개 주변에서 효과적입니다. 적절한 크기의 리턴 플랜지는 가장자리 변형을 줄이는 동시에 씰, 패스너, 힌지 또는 인접 패널을 위한 유용한 표면을 제공합니다.

~을 위해 맞춤형 판금 인클로저그러므로 설계자는 각 평면 패널을 개별적으로 평가하는 대신 접힌 전체 형상을 고려해야 합니다.

많은 경우, 여러 번의 굽힘만으로 용접 보강이 필요한 작업을 수행할 수 있습니다. 이는 부품 수, 용접 작업, 변형 위험 및 2차 후가공 작업을 동시에 줄일 수 있습니다.

5. 무게와 기능을 기준으로 재료를 선택하십시오.

재질을 교체하면 단순히 두께를 바꾸는 것보다 더 큰 무게 감소 효과를 얻을 수 있습니다. 예를 들어 알루미늄은 강철보다 밀도가 훨씬 낮아 무게, 내식성 및 열 성능이 중요한 경우 매력적인 소재가 될 수 있습니다.

밀도만으로 재료를 결정해서는 안 됩니다. 예를 들어, 알루미늄은 탄성 계수가 낮기 때문에 두께를 동일하게 대체한다고 해서 자동으로 동일한 강성을 얻을 수 있는 것은 아닙니다. 형상, 합금, 열처리, 접합 방법 및 예상 하중을 모두 고려해야 합니다.

6. 하중이 가해지는 부분에만 보강재를 설치하십시오.

불필요한 무게를 추가하는 가장 쉬운 방법 중 하나는 실제로 추가적인 강도가 필요한 부분이 몇 군데밖에 없는데도 전체 구조물을 보강하는 것입니다.

보다 효율적인 접근 방식은 국소 강화입니다.

• 문 전체를 보강하기보다는 경첩 장착 부위를 보강하십시오.
• 무거운 부품이 부착되는 부분에만 더 두꺼운 장착판을 추가하십시오.
• 패널을 약화시키는 큰 절단 부위 주변에 국부적인 보강재를 사용하십시오.
• 리프팅 지점은 저하중용 외벽과 별도로 보강하십시오.
• 집중 하중이 구조물 내부로 들어오는 부분에는 성형 브래킷이나 보강재를 사용하십시오.

이러한 접근 방식을 통해 주요 외장 패널은 중요한 접합부에서 강도를 유지하면서도 비교적 가벼운 상태를 유지할 수 있습니다.

7. 절단부, 구멍 및 굽힘 부분을 무시하지 마십시오.

무게를 줄이기 위해 통풍구, 케이블 입구, 디스플레이 절단부 또는 접근 구멍을 만드는 경우가 많습니다. 하지만 패널에서 재료를 제거하면 강성이 크게 변할 수 있습니다.

패널 중앙에 커다란 직사각형 모양으로 잘린 부분이 있으면 그 주변에 약한 부분이 생길 수 있습니다. 모서리를 둥글게 처리하거나, 가장자리를 둥글게 마감하거나, 부분적으로 플랜지를 만들거나, 보강 프레임을 사용하면 손실된 강성을 어느 정도 회복할 수 있습니다.

굽힘 설계 또한 중요합니다. 판금은 날카로운 모서리를 가진 단단한 블록처럼 취급해서는 안 됩니다. 실제 굽힘 반경은 재질, 두께, 공구 및 성형 방법에 따라 달라집니다. 내부 반경이 너무 작으면 균열, 변형 또는 치수 편차의 위험이 증가할 수 있습니다.

~을 위해 경량 금속 외장재그러므로 최적의 설계는 평면 패턴만을 최적화하는 것이 아니라 절단과 굽힘을 함께 고려하는 것입니다.

8. 제조상의 문제를 일으키지 않고 무게를 줄이세요

이론적으로 가벼운 설계라도 특수 공정이 너무 많이 필요하면 비용이 많이 들 수 있습니다. 설계를 공개하기 전에 제작업체와 제조 과정을 검토하십시오.

9. 중량 목표가 매우 까다로울 경우 유한요소해석(FEA)을 활용하십시오.

엄격한 무게 제한이 있거나 고가의 장비를 탑재해야 하는 경우, 엔지니어링 판단만으로는 충분하지 않을 수 있습니다. 유한 요소 해석(FEA)은 재료가 구조적 성능에 실제로 기여하는 부분을 파악하는 데 도움이 될 수 있습니다.

실용적인 워크플로는 다음과 같습니다.

1. 초기 외함 모델을 제작합니다.
2. 설치 조건과 예상 하중을 정의하십시오.
3. 과도한 변위 또는 응력이 발생하는 영역을 파악합니다.
4. 응력이 적은 부위의 재료 사용량을 줄이십시오.
5. 주요 하중 전달 경로를 따라 보강재, 굽힘 또는 부분 보강을 추가하십시오.
6. 해석을 다시 실행하고 질량, 변위 및 응력을 비교하십시오.
7. 최적화된 설계의 프로토타입을 제작하고 물리적 테스트를 통해 검증하십시오.

목표는 모든 패널을 가능한 한 얇게 만드는 것이 아닙니다. 목표는 강성, 강도, 충격 저항 또는 장착 신뢰성에 기여하는 곳에 재료를 배치하는 것입니다.

10. 맞춤형 케이스를 위한 실용적인 경량화 목표

많은 외장재 설계 프로젝트에서 합리적인 최적화 순서는 먼저 불필요한 재료를 제거하고, 그 다음 형상을 개선한 후, 마지막으로 더 복잡한 제조 솔루션을 고려하는 것입니다.

유용한 엔지니어링 검토는 다음과 같은 순서를 따를 수 있습니다.

무게를 고려하여 설계한 후 강도를 검증하십시오.

케이스 경량화의 성공은 단순히 더 얇은 판금을 선택하는 것만으로는 이루어지지 않습니다. 더 나은 전략은 하중 전달 경로를 이해하고 기하학적 구조를 활용하여 재료 한 그램 한 그램이 더 큰 역할을 하도록 만드는 것입니다.

보강재는 대형 패널의 강성을 높일 수 있습니다. 플랜지는 얇은 모서리를 구조 부재로 만들 수 있습니다. 부분적인 보강은 무게를 전체적으로 늘리지 않고도 고하중 접합부를 보호할 수 있습니다. 또한, 용도에 따라 재료 선택을 통해 무게를 더욱 줄일 수 있습니다.

제조업체를 위해 산업용 판금 인클로저이러한 결정은 무거운 시제품이 이미 제작된 후가 아니라 제작 전에 이루어져야 합니다. 설계 엔지니어와 제작 업체 간의 초기 협업을 통해 굽힘 반경, 툴링, 용접, 공차 및 조립 문제를 생산 문제로 발전하기 전에 파악할 수 있습니다.

가장 견고하고 가벼운 외장재는 재료가 가장 많이 사용된 것이 아닙니다. 재료, 형상, 제조 공정 및 하중 요구 사항이 하나의 시스템으로 설계된 외장재가 바로 그런 것입니다.
