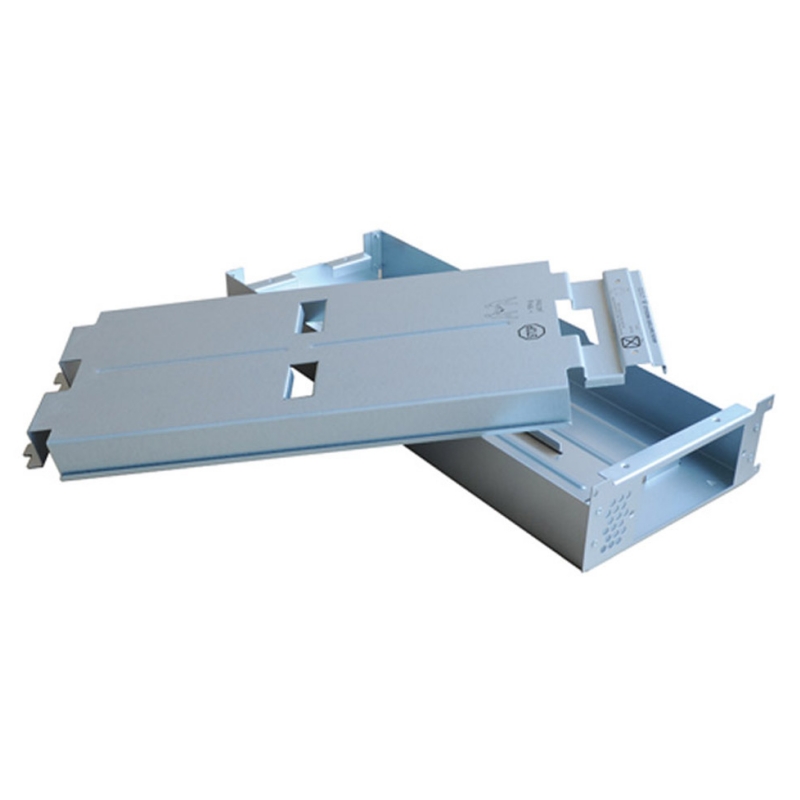

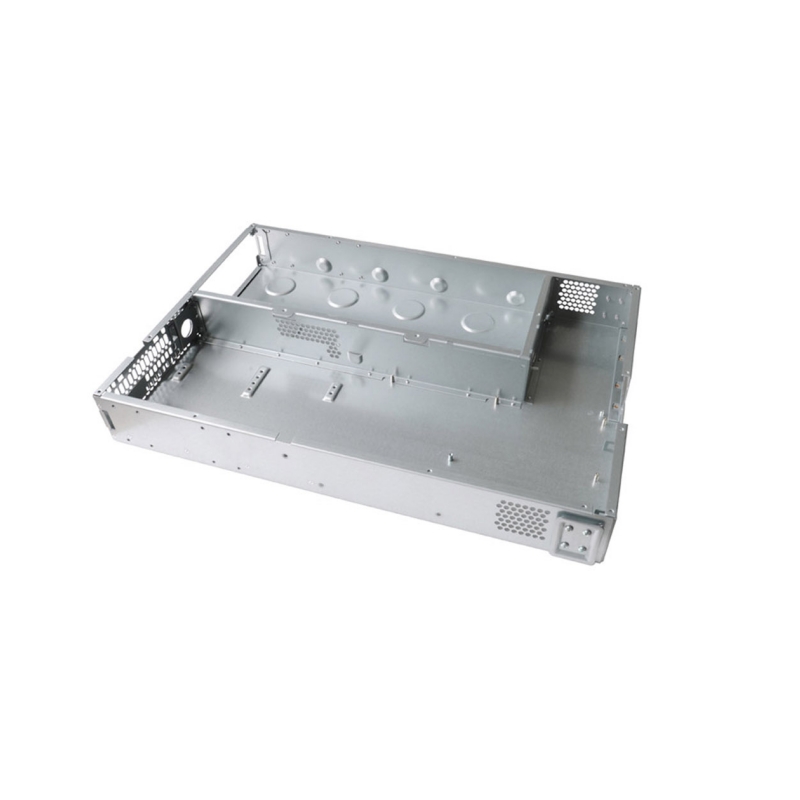

이것 맞춤형 랙마운트 섀시 하우징 이 제품은 산업용 고성능 컴퓨팅 하드웨어를 지지하도록 제작된 금속 외함입니다.
이 제품은 마더보드와 드라이브를 위한 정밀 CNC 가공된 홈이 있는 빈 구조 껍데기 형태로 제공되지만, 전자 부품이나 배선은 포함되어 있지 않습니다.
HPS는 전자제품 제조업체에 최종 시스템 조립 및 통합을 위한 하드웨어 준비 프레임워크를 제공합니다.
재료 :
Hot-Dip Galvanized Steel (SGCC) / Electro-Galvanized (SECC)두께 :
1.0mm – 3.0mm (Thicker gauge for pressure resistance)표면 처리 :
Galvanized / Powder Coating관련 프로세스 :
Laser Cutting, CNC Bending, Riveting, Assembly
제품 개요
HPS 맞춤형 랙마운트 섀시 하우징 산업용 서버 및 통신 장비용으로 설계된 금속 외함입니다.
전자 부품이 없는 빈 구조 껍데기 형태로 제공되는 이 장치는 전기 아연 도금 강판(SECC) 또는 용융 아연 도금 강판(SGCC)으로 제작됩니다.
HPS는 Trumpf TruPunch 및 TruBend 기술을 활용하여 ±0.1mm의 공차를 가진 정밀한 마더보드 스탠드오프 및 I/O 컷아웃을 구현합니다.
도색되지 않은 전도성 표면은 천연 패러데이 케이지 역할을 하여 통합 하드웨어에 필수적인 EMI(전자기 간섭) 차폐 기능을 제공합니다.
ISO 9001/IATF 16949 프로토콜에 따라 샤먼 공장에서 생산되는 당사 제품은 1U, 2U 및 4U 구성에 대한 완벽한 OEM 맞춤 제작을 제공합니다.
주요 특징 및 장점
EMI/EMC 차폐 설계: SECC(전기 아연 도금 강판) 또는 SGCC로 제작되었으며, 금속 모서리와 접점은 전도성을 유지합니다. 이는 접지된 인클로저(패러데이 케이지)를 형성하여 전자기 간섭을 효과적으로 차단하며, 최종 서버 제품이 엄격한 FCC/CE 인증을 통과하는 데 필수적입니다.
정밀한 I/O 포트 가공: Trumpf TruPunch 장비를 사용하여 후면 I/O 포트 창과 커넥터 구멍을 ±0.1mm의 정밀도로 가공합니다. 이를 통해 마더보드(ATX/Micro-ATX)와 확장 카드가 조립 시 수동으로 다듬을 필요 없이 완벽하게 정렬됩니다.
고유량 환기: 섀시는 CNC 가공된 벌집형 또는 슬롯형 천공 패턴을 특징으로 합니다. 이 설계는 구조적 강도를 유지하고 RF 누출을 방지하면서 내부 냉각 팬의 공기 흐름을 극대화합니다.
견고한 드라이브 베이 구조: 내부 드라이브 케이지와 파티션 칸막이는 보강 리브와 모서리 마감(안전 모서리)으로 제작되었습니다. 이러한 견고한 구조는 진동을 최소화하여 민감한 HDD와 구성 요소를 기계적 충격으로부터 보호합니다.
모듈식 조립: 하우징은 탈착식 덮개, 슬라이드식 트레이 및 이어 브래킷으로 설계되었습니다. 가능한 한 영구 용접 대신 리벳(TOX/PEM) 및 나사 고정 방식을 사용하여 유지 보수 및 부품 업그레이드를 용이하게 합니다.
제품 사양
| 제품 유형 | 베어메탈 서버 섀시 / 산업용 PC 인클로저 |
| 폼 팩터 | 1U, 2U, 3U, 4U 랙마운트 (맞춤 제작 가능) |
| 재질 옵션 | SECC/SGCC(1.0mm - 2.0mm), 알루미늄 패널(전면) |
| 표면 마감 | 무도금(아연 도금), 분체 도장, 양극 산화 처리(전면 패널) |
| 차폐 | EMI/RFI 전도성 접점 |
| 조립 방법 | 리벳팅, 스크류팅, 스폿 용접 |
| 용인 | ISO 2768-m (정밀 금속 표준) |
| 호환 하드웨어 | E-ATX, ATX, Mini-ITX 마더보드 (도면 참조) |
| 원산지/서비스 | 중국 샤먼 / OEM 및 ODM 제조 |
응용 프로그램
데이터센터 서버: 스토리지 서버, 웹 서버 및 클라우드 컴퓨팅 노드용 19인치 랙마운트 섀시.
산업 자동화(IPC): 먼지 보호 및 진동 저항이 필요한 공장 제어 장치용 견고한 외함.
통신: 포트 밀도가 높은 라우터, 스위치 및 방화벽용 네트워크 장비 하우징.
영상 감시: 다중 하드 드라이브 베이를 지원하는 NVR(네트워크 비디오 레코더) 및 DVR 섀시.
의료 컴퓨팅: 의료 영상 또는 진단 장비용 EMI 차폐 제어 장치.
제조 및 품질 보증

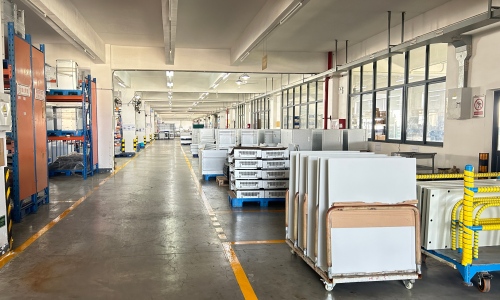

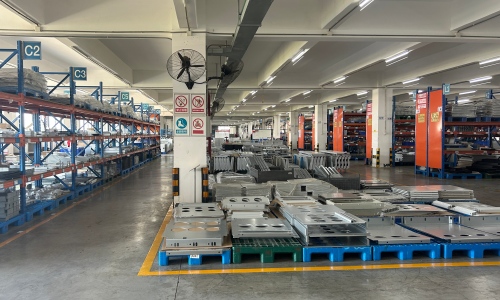

당사의 모든 제품은 첨단 CNC 펀칭, AMADA 파이버 레이저 절단, 자동 용접 로봇 및 자동 분체 도장 라인을 갖춘 30,000㎡ 규모의 판금 제조 시설에서 생산됩니다. ISO9001 및 ISO14001 경영 시스템에 따라 엄격한 품질 관리가 시행됩니다.
회사 강점
샤먼 화푸성 판금 제조 유한회사는 전력 제어 장비 및 정밀 판금 가공 전문 기업입니다. 200명 이상의 직원, 36명의 엔지니어, 32개의 특허를 보유하고 있으며, 전력, 통신 및 산업 분야의 글로벌 고객에게 서비스를 제공하고 있습니다.
자주 묻는 질문
질문: 이 케이스에는 파워 서플라이나 팬이 포함되어 있나요?
A: 아니요, HPS는 금속 섀시 하우징만 공급합니다. 저희는 베이스, 커버, 내부 브래킷을 포함한 구조 쉘을 제작합니다. 시스템 구축업체(고객)는 파워서플라이(PSU), 팬, 마더보드 및 케이블 설치를 담당합니다.
질문: 제 메인보드에 맞춰 후면 I/O 패널을 맞춤 제작할 수 있나요?
A: 네, 저희는 OEM 판금 제조업체로서 고객님의 특정 PCB 설계 또는 I/O 쉴드 요구 사항에 따라 후면 창 레이아웃을 맞춤 제작해 드립니다. 생산을 위해 STEP, DWG, DXF 파일을 접수합니다.
Q: 서버 케이스에 SECC 자재를 사용하는 장점은 무엇입니까?
A: SECC(전기 아연 도금 강판)는 뛰어난 내식성을 제공하고, 도장된 강판과 달리 절단면과 이음새 부분에서도 표면 전도성을 유지하기 때문에 서버 섀시의 업계 표준입니다. 이러한 전도성은 접지 및 EMI 차폐 성능에 매우 중요합니다.
Q: 대량 생산 전에 시제품 제작 서비스를 제공하시나요?
A: 네. 저희는 레이저 절단과 CNC 벤딩을 이용하여 검증 테스트를 위한 시제품(1~50개)을 신속하게 제작해 드립니다. 디자인이 확정되면 샤먼 공장에서 비용 효율적인 대량 생산을 위해 금형 제작(스탬핑)으로 전환할 수 있습니다.
