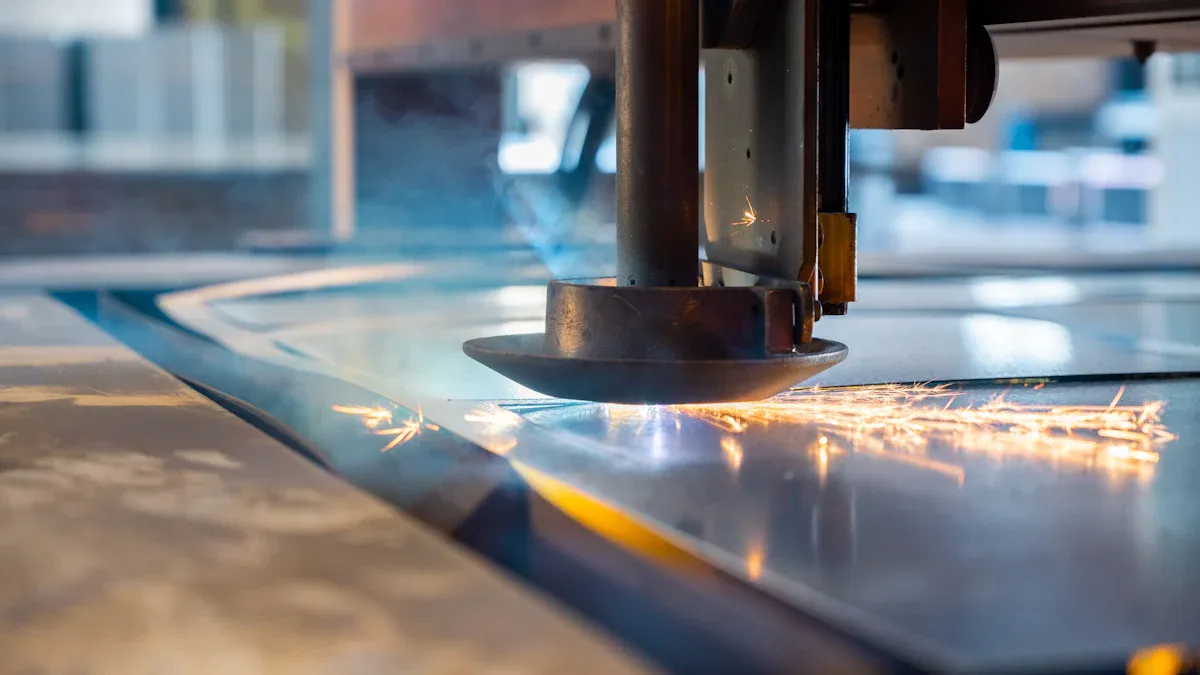

판금 가공에서 레이저 절단이란 무엇인가요?

레이저 절단은 집중된 광선을 사용하여 판금을 녹이거나 태우거나 기화시키는 방식으로, 탁월한 정밀도를 자랑합니다. ±0.1mm의 치수 정확도를 달성할 수 있으며, 이는 기계식 절단 방식과 차별화되는 특징입니다. 현대 제조 산업에서는 레이저 기술의 빠른 속도(얇은 소재의 경우 분당 3m 이상)와 강철, 스테인리스강, 알루미늄 등 다양한 소재에 적용 가능한 다용도성을 높이 평가하고 있습니다. 이러한 정밀도는 맞춤형 스테인리스 부품부터 까다로운 용도에 이르기까지 일관된 품질을 보장합니다. 레이저 용접 스테인리스 스틸 공기실 박스 어셈블리판금 가공 레이저 절단에 대한 이해는 기본 원리를 숙달하는 것에서 시작됩니다. 당사의 서비스는 절단뿐만 아니라 디버링, 벤딩, 용접 및 표면 마감까지 포함하여 맞춤형 스테인리스 프로젝트를 위한 완벽한 제조 솔루션을 제공합니다. 단일 프로토타입부터 대규모 생산까지, 당사의 CNC 장비는 반복 가능한 정확도와 빠른 납기를 보장합니다. 전자, 자동차 및 항공우주 산업과 같은 분야에서, 당사는 모든 부품이 고객의 정확한 사양을 충족하도록 엄격한 검사 프로세스를 제공합니다. 지금 바로 문의하여 무료 견적을 받아보시고, 당사의 숙련된 팀이 고객의 설계를 제조 가능성에 최적화하여 비용과 납기를 절감하는 동시에 최고 품질의 맞춤형 스테인리스 부품을 생산할 수 있도록 지원해 드리겠습니다.

핵심 요약

• 레이저 절단은 탁월한 정밀도와 속도를 제공하며, 얇은 소재에서도 ±0.1mm의 공차와 3m/min 이상의 절단 속도를 달성합니다.

• 프로젝트에 적합한 레이저 유형과 재료를 선택하십시오. 파이버 레이저는 얇고 반사율이 높은 금속에 탁월하며, CO2 및 결정 레이저는 두꺼운 재료에 적합합니다.

• 맞춤형 스테인리스 부품의 품질을 보장하고 납기를 단축하려면 절단, 용접 및 마감을 모두 제공하는 종합 서비스 제공업체와 협력하십시오.

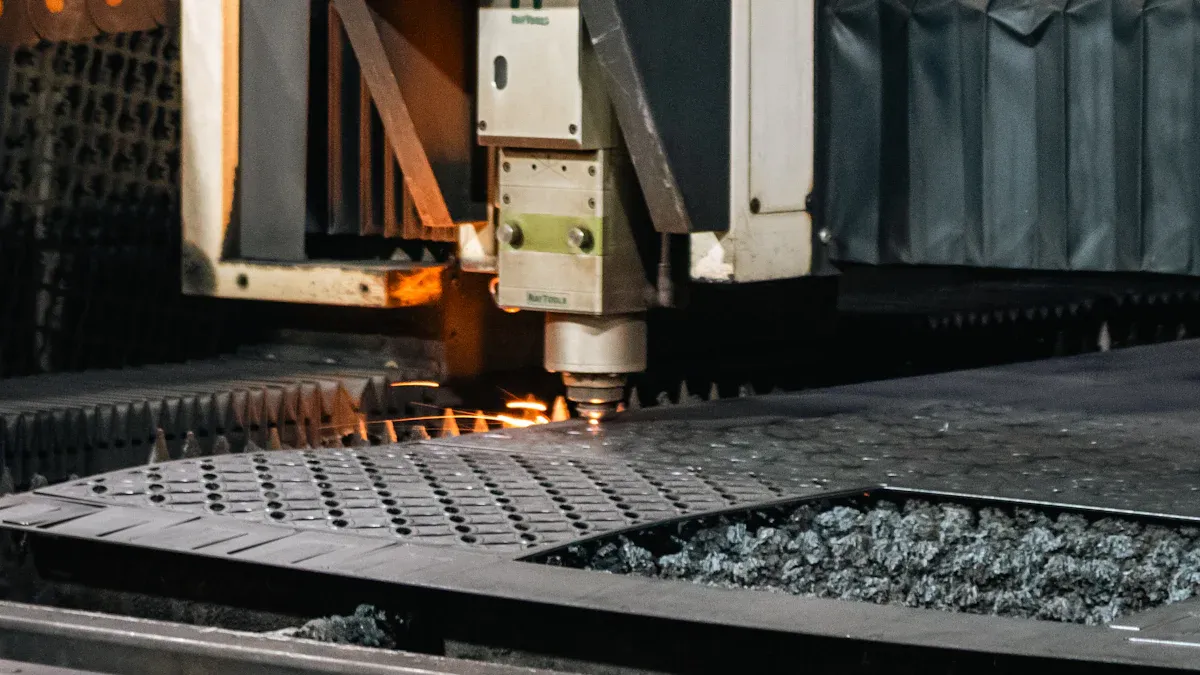

판금 가공 및 레이저 절단 이해하기

기본 과정: 레이저 생성 및 초점 맞추기

레이저 절단 공정은 기계의 공진기 내부에서 시작됩니다. 광섬유 광원은 도핑된 광섬유를 통해 빛을 발생시키고, CO2 광원은 가스 혼합물을 사용하여 빔을 생성합니다. 빔은 직경 1.5~2.0mm로 시작하여 거울과 렌즈로 이루어진 광경로를 통과합니다. 거울은 빔을 절단 헤드 방향으로 향하게 하고, 고품질 렌즈는 빔을 재료 표면의 정밀한 지점에 집속합니다. 이 집속 지점의 직경은 0.025mm 정도로 매우 작습니다. 판금 절단 시 초점 거리는 일반적으로 38mm에서 76mm 사이입니다. 이러한 집속 과정을 통해 위상 변화에 필요한 극도의 에너지 밀도가 생성됩니다. 집속된 빔의 가장 좁은 부분의 직경은 0.32mm 미만이며, 0.10mm 정도의 절단 폭(커프 폭)까지 구현할 수 있습니다. CNC 시스템은 디지털 설계에 따라 절단 헤드를 제어하여 모든 부품에 걸쳐 반복 가능한 정확도를 보장합니다. 판금 레이저 절단을 이해하려면 기계 유형별 차이점을 알아야 합니다.

광섬유 레이저 소스는 얇은 소재를 절단할 때 더 빠른 속도와 높은 에너지 효율을 제공합니다. CO2 소스는 두꺼운 판재에 적합합니다. 이러한 정보를 통해 판금 가공 레이저 절단에 필요한 장비를 올바르게 선택할 수 있습니다.

금속의 용융 및 기화

집중된 빔이 금속에 닿으면 세 가지 물리적 현상이 발생합니다. 금속은 빔의 광자 에너지를 흡수합니다. 이 흡수는 열로 변환되어 온도가 녹는점 또는 기화점 이상으로 상승합니다. 녹거나 기화된 금속은 절단면 밖으로 배출됩니다.

강철이나 알루미늄과 같은 금속은 주로 파이버 레이저의 에너지를 흡수합니다. 이러한 흡수는 레이저 빔의 광자와 금속의 전자 사이의 상호작용으로 인해 발생하며, 이로 인해 급격한 가열이 일어나 용융 또는 기화가 발생합니다.

레이저 금속 절단 시 재료를 제거하는 방법에는 크게 세 가지가 있습니다. 첫째, 증발 절단은 높은 에너지 밀도를 이용하여 공작물을 끓는점까지 가열합니다. 재료가 직접 기화되고, 이때 발생하는 증기가 절단면을 형성합니다. 이 방법은 높은 출력을 필요로 하며 매우 얇은 금속에 적합합니다. 둘째, 용융 절단은 질소와 같은 비산화성 가스를 사용합니다. 레이저 빔이 금속을 녹이고, 가스가 액체를 불어냅니다. 이 방법은 증발 절단의 1/10 정도의 에너지만 필요로 합니다. 스테인리스강, 티타늄, 알루미늄 등에 사용됩니다. 셋째, 산소 절단은 산소를 보조 가스로 사용합니다. 산소가 가열된 금속과 반응하여 추가적인 산화열을 발생시킵니다. 이 방법은 용융 절단의 절반 정도의 에너지만 필요로 하며, 절단 속도가 빠릅니다. 탄소강 및 열처리된 강에 사용됩니다. 각 레이저 금속 절단 방법은 절단면의 품질에 서로 다른 영향을 미칩니다.

레이저 절단 공정은 절단면을 따라 열영향부를 생성합니다. 좁은 절단 폭은 변형을 최소화합니다. 사용하는 가스에 따라 절단면의 품질이 결정됩니다. 질소는 산화막이 없는 깨끗한 절단면을 만들어냅니다. 산소는 산화막을 생성하지만 절단 속도를 높일 수 있습니다. 적절한 매개변수 선택은 부품의 일관된 품질을 보장합니다. 이 레이저 절단 공정은 맞춤형 스테인리스 부품 및 조립품 생산의 기반이 됩니다. 판금 레이저 절단은 맞춤형 스테인리스 조립품에 필요한 정밀도를 제공합니다.

금속 레이저 절단용 레이저 종류

적합한 레이저 소스를 선택하는 것은 절단 속도, 절단면 품질 및 운영 비용에 큰 영향을 미칩니다. 업계에서는 주로 파이버 레이저, CO2 레이저, 크리스탈 레이저의 세 가지 유형이 지배적입니다. 각 유형은 다양한 용도에 맞는 고유한 장점을 제공합니다. 이러한 차이점을 이해하면 판금 가공 레이저 절단에 필요한 최적의 장비를 선택하는 데 도움이 됩니다.

파이버 레이저: 효율성과 정밀도

파이버 레이저는 도핑된 광섬유를 통해 빔을 생성하여 1.06 마이크론의 파장을 만듭니다. 이처럼 짧은 파장은 좁은 빔 폭을 제공하여 CO2 레이저 시스템에 비해 동일한 출력에서 ​​약 4배의 유효 출력을 제공합니다. 따라서 특히 얇은 소재를 절단할 때 더 높은 정밀도와 빠른 절단 속도를 구현할 수 있습니다. 또한, 솔리드 스테이트 설계 덕분에 설치 공간이 작고 전기 효율이 높으며 유지보수 요구 사항이 적습니다. 이러한 장점들은 절단 길이당 운영 비용 절감으로 직결됩니다.

금속 레이저 절단에 있어 파이버 시스템은 알루미늄이나 구리와 같은 반사성 재료에 탁월한 성능을 발휘합니다. 아래 표는 파이버 레이저로 가공할 수 있는 일반적인 최대 두께를 보여줍니다.

파이버 레이저의 속도와 정밀도를 활용하면 판금 레이저 절단 작업의 효율성을 극대화할 수 있습니다. 레이저 절단 공정은 열영향부를 최소화하고 깔끔한 절단면을 만들어냅니다. 이러한 품질은 맞춤형 스테인리스 부품 및 조립품 생산에 필수적입니다.

CO2 및 결정 레이저: 응용 분야 및 장단점

CO2 레이저는 이산화탄소, 질소, 헬륨의 혼합 가스를 사용하여 10.6마이크론의 파장을 생성합니다. 대부분의 금속을 효과적으로 절단할 수 있지만, 광섬유 레이저 시스템보다 효율이 떨어집니다. CO2 레이저는 얇은 금속 절단에 적합하며 비금속 재료 절단에 탁월한 성능을 발휘합니다. 초기 장비 비용은 저렴하지만, 운영 비용이 높고 유지 보수 빈도가 더 잦습니다.

Nd:YAG 또는 Nd:YVO4 결정을 사용하는 결정 레이저는 높은 출력과 뛰어난 빔 품질을 제공합니다. 두꺼운 금속에도 적용 가능하여 항공우주 및 자동차 분야에서 널리 사용됩니다. 하지만 가격이 높고 수리 비용이 많이 든다는 단점이 있습니다.

레이저 절단기 선택은 가공할 부품의 두께와 생산량에 따라 달라집니다. 얇은 부품을 정밀하게 가공할 때는 파이버 레이저가 속도와 비용 면에서 최적의 균형을 제공합니다. 두꺼운 판재 절단에는 크리스탈 레이저가 필요한 출력을 제공합니다. CO2 레이저는 다양한 재료를 가공할 수 있는 다목적 옵션입니다. 금속 레이저 절단 작업에 적합한 기술을 선택하려면 구체적인 요구 사항을 꼼꼼히 검토하십시오.

판금 레이저 절단용 재료

판금 가공 레이저 절단 작업의 성공 여부는 적절한 재료 선택에 달려 있습니다. 강철, 스테인리스강, 알루미늄은 산업 현장에서 주로 사용되는 재료로, 각각 레이저 빔 아래에서 뚜렷한 특성을 보입니다. 최적의 결과를 얻으려면 이러한 차이점을 이해하는 것이 필수적입니다.

일반적인 재료: 강철, 스테인리스강, 알루미늄

탄소강은 레이저 에너지에 예측 가능한 반응을 보이므로 절단에 가장 적합한 소재입니다. 산소 보조 가스를 사용하면 절단 속도를 높이고 깔끔한 모서리를 얻을 수 있습니다. 스테인리스강은 산화를 방지하고 내식성을 유지하기 위해 질소 보조가 필요합니다. 알루미늄 합금은 반사 특성 때문에 절단에 있어 특별한 어려움이 있습니다.

알루미늄이나 구리처럼 반사율이 높은 금속은 기존의 CO₂ 레이저로는 가공하기 어려운 경우가 많습니다. 최신 파이버 레이저는 이러한 문제를 효과적으로 해결하지만, 열전도율은 레이저 종류와 관계없이 여전히 해결해야 할 과제입니다. 열전도율이 높으면 열 방출을 보상하기 위해 더 많은 에너지를 투입해야 합니다. 과도한 열은 뒤틀림이나 변색을 유발할 수 있습니다. 특히 열전도율이 높고 융점이 낮은 알루미늄은 절삭 속도와 절단면 품질 사이의 균형을 맞추기 위해 세심한 열 관리가 필수적입니다.

두께 범위 및 실제 한계

레이저 출력에 따라 효과적으로 절단할 수 있는 최대 두께가 결정됩니다. 아래 표는 파이버 레이저의 일반적인 최대 절단 두께를 보여줍니다.

대부분의 판금 레이저 절단 작업에서는 0.15mm에서 25mm 범위의 두께를 사용합니다. 얇은 재료의 경우 치수 정확도는 ±0.1mm입니다. 두께가 증가함에 따라 허용 오차는 자연스럽게 커집니다. 대부분의 판금 두께에 대한 일반적인 허용 오차는 ±0.1mm입니다. 이러한 한계를 이해하면 레이저 절단에 가장 적합한 금속을 선택하는 데 도움이 됩니다. 맞춤형 스테인리스 부품이든 레이저 용접 스테인리스 스틸 공기실 박스이든, 프로젝트 요구 사항에 따라 적절한 재료와 두께가 결정됩니다. 레이저 절단에 적합한 금속 종류는 이러한 일반적인 등급을 포함하며, 선택은 절단 품질과 생산 효율성에 직접적인 영향을 미칩니다.

판금 레이저 절단의 장점과 한계

정밀성, 속도 및 낮은 왜곡

레이저 절단은 기계적인 방법으로는 따라올 수 없는 탁월한 정밀도를 제공합니다. 복잡한 형상에서도 ±0.1mm의 정밀도를 달성할 수 있으며, 이는 항공우주 및 의료기기 부품에 필수적인 수준입니다. 정밀하게 집속된 빔은 최소한의 절단 폭을 생성하여 플라즈마 절단보다 더 세밀한 패턴과 우수한 재료 적층을 가능하게 합니다. 이러한 정밀도는 판금 가공 레이저 절단 프로젝트에 직접적인 이점을 제공하며, 제품 생산 여부와 관계없이 모든 분야에 적용됩니다. 맞춤형 스테인리스 기어 부품 또는 레이저 용접된 스테인리스 스틸 공기실 상자.

레이저 절단은 다른 열 절단 방식에 비해 열영향부(HAZ)가 현저히 작습니다. 집중된 빔과 빠른 절단 속도는 절단면 부근의 재료 특성을 보존하여 뒤틀림과 야금학적 변화를 최소화합니다. 플라즈마 절단은 절단 폭이 넓고 절단면이 거칠어 광범위한 후처리 작업이 필요합니다. 워터젯 절단은 열영향부가 없지만 얇은 재료에서 작업 속도가 느리고 수분을 유입시킵니다. 레이저 절단은 이러한 단점 없이 속도와 정밀도를 제공합니다.

이러한 장점은 생산 효율성 향상으로 직결됩니다. 부품 생산 속도가 빨라지고 후처리 작업이 줄어들어 전체 제조 비용이 절감됩니다. 판금 레이저 절단 공정은 모든 부품의 품질을 일관되게 유지하여 맞춤형 스테인리스 부품이 정확한 사양을 충족하도록 보장합니다.

비용, 반사율 및 두께 제약 조건

금속 레이저 절단은 여러 장점이 있지만, 반드시 관리해야 할 몇 가지 제약 사항이 있습니다. 알루미늄이나 구리와 같은 반사율이 높은 금속은 레이저 빔의 상당 부분을 전송 광섬유로 반사합니다. 최신 시스템은 전원 보호를 위해 작동을 멈추지만, 작동이 멈출 때마다 부품 손실이 발생합니다. 특히 구리는 반사율이 매우 높기 때문에 고급 반사 모니터링 시스템이 필요합니다.

두께 제한은 생산 계획에도 영향을 미칩니다. 최대 두께에 도달하면 용융 금속이 뭉쳐지고, 빔이 산란되어 절단면이 무너집니다. 따라서 실제 생산 한계는 광고된 것보다 훨씬 낮습니다.

초기 투자 비용은 신중한 평가가 필요합니다. 파이버 레이저는 CO2 레이저에 비해 전기 효율이 뛰어나 동일한 출력에 필요한 전력 용량이 적습니다. 하지만 파이버 레이저는 초기 구매 비용이 더 높습니다. 이러한 요소들을 고려하여 장비를 선택해야 합니다. 대부분의 생산 환경에서 파이버 레이저는 초기 투자 비용이 높더라도 일상적인 경제성 측면에서 더 유리합니다. 레이저 절단 공정의 장점(정밀도, 속도, 낮은 왜곡)은 재료와 두께를 장비의 성능에 맞춰 선택할 경우 초기 투자 비용의 제약을 상쇄합니다.

실제적인 고려 사항: 레이저를 이용해 금속을 절단하는 방법

절삭 매개변수 및 재료 준비

금속 레이저 절단 기술을 익히려면 레이저 출력, 초점 위치, 가스 압력이라는 세 가지 핵심 매개변수를 설정하는 것이 중요합니다. 레이저 출력은 절단 가능한 최대 두께를 결정하며, 두꺼운 판재를 안정적으로 절단하려면 더 높은 출력이 필요합니다. 초점 위치는 절단면 내 에너지 분포를 제어합니다. 표면에 초점을 맞추는 제로 포커스는 가장 작은 스폿을 생성하며 얇은 판재에 적합합니다. 표면 아래에 초점을 맞추는 네거티브 포커스는 내부 용융을 증가시켜 더 깊은 절단을 가능하게 하며, 질소 가스를 사용하는 스테인리스강 절단에 이상적입니다. 표면 위에 초점을 맞추는 포지티브 포커스는 절단면을 넓히고 산소 반응을 강화하여 탄소강 절단에 적합합니다.

보조 가스는 용융된 재료를 제거하고 화학 반응을 촉진하는 두 가지 목적을 수행합니다. 산소는 탄소강의 발열 반응을 촉진하고, 고압 질소는 스테인리스강과 알루미늄의 산화를 방지하여 깨끗한 모서리를 만듭니다.

표면 준비는 절단면 품질에 직접적인 영향을 미칩니다. 레이저 절단기에 재료를 넣기 전에 다음 단계를 따르십시오.

1. 사전 세척금속판은 보풀 없는 천과 이소프로필 알코올로 닦아 먼지, 기름, 지문 등을 제거하십시오. 이러한 이물질은 빔 아래에서 탈 수 있습니다.

2. 보호 코팅산화 및 열로 인한 변색을 줄이기 위해 레이저 시술에 안전한 임시 스프레이를 도포하고 제거하십시오.

3. 마스킹 필름스테인리스 스틸이나 브러시드 알루미늄에 미리 부착된 접착 필름을 사용하고, 절단 후 필름을 벗겨내면 손상되지 않은 표면이 드러납니다.

안전, 유지보수 및 비용 요소

판금 레이저 절단 장비를 작동하려면 엄격한 안전 수칙을 준수해야 합니다. 적절한 레이저 안전 보안경을 착용하고 절단 공간에 연기를 배출할 수 있는 적절한 환기 시설이 갖춰져 있는지 확인해야 합니다. 광학 장치와 노즐을 정기적으로 유지 관리하면 빔 왜곡을 방지하고 일관된 절단 성능을 유지할 수 있습니다. CNC 레이저 절단기는 디지털 도면을 부품으로 직접 변환하지만, 매개변수 조정에 대한 이해가 있는 숙련된 작업자가 필요합니다.

절단 작업 후, 보완적인 서비스들이 제조 워크플로우를 완성합니다. 자동 디버링 장비는 버(burr)를 제거하고 모서리를 둥글게 처리하여 용접이나 도장 전 균일성을 보장합니다. 완전 프로그래밍 가능한 프레스 브레이크는 벤딩 작업을 처리합니다. 사내 용접팀은 스테인리스강, 탄소강, 알루미늄 부품을 조립합니다. 분체 도장은 내구성이 뛰어나고 고품질의 마감을 제공합니다. 이러한 통합된 기능들을 통해 금속 레이저 절단은 신속한 프로토타이핑, 맞춤형 판금 부품, 산업용 구조 부품 등 다양한 분야에 적합하며, 이 모든 것을 신뢰할 수 있는 단일 파트너를 통해 해결할 수 있습니다.

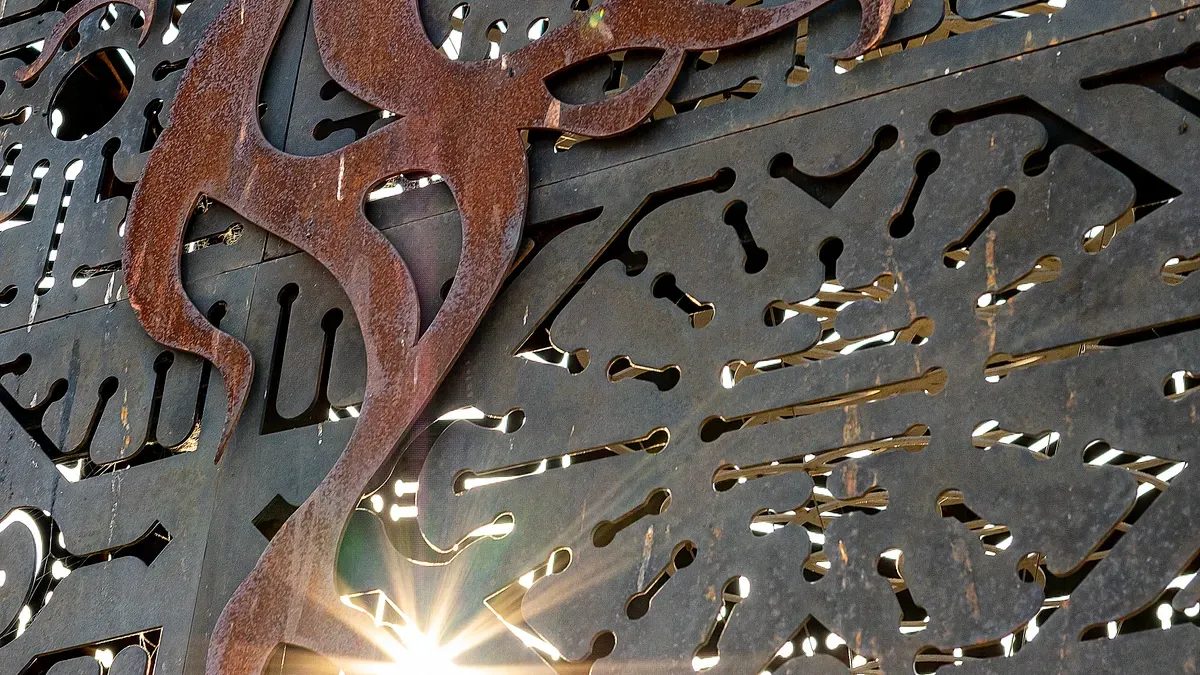

적용 분야: 맞춤형 스테인리스강 부품 및 레이저 용접 공기실 박스

정밀한 맞춤형 스테인리스 스틸 부품 설계

당신의 판금 레이저 절단 서비스 이 기술은 디지털 도면을 다양한 산업 분야의 기능성 부품으로 변환합니다. 아래 표는 이 기술로 제작할 수 있는 일반적인 응용 분야를 보여줍니다.

복잡한 형상에 대한 정밀한 공차를 달성하려면 재료 두께 및 결합 부품의 간극을 고려하는 등 판금 설계의 모범 사례를 따르십시오. 이러한 금속 레이저 절단 방식은 정밀도를 저하시키지 않으면서 조립 신뢰성을 보장합니다.

레이저 용접 공기실 박스: 공정 및 장점

레이저 용접은 맞춤형 스테인리스 조립품을 위한 강력하고 누출 방지 기능이 뛰어난 접합부를 만들어 절단 작업을 보완합니다. 이 공정은 보호 가스를 사용하여 용접 부위를 보호함으로써 강력하고 누출 없는 밀봉을 보장합니다. 절단과 용접의 결합으로 높은 정밀도(±0.1mm), 최소한의 열영향부, 그리고 비접촉 가공이 가능해집니다. 이러한 특징들은 미세 균열과 열 변형을 방지하여 완벽한 기밀성을 보장합니다. 제어된 불활성 환경은 산화를 방지하여 깨끗하고 오염 없는 용접부를 만들어냅니다. 최종 제품은 기포가 없고 매끄러운 이음매를 통해 누출 방지 성능을 입증합니다. 판금 레이저 절단부터 최종 조립까지 통합된 이 접근 방식은 가장 까다로운 응용 분야에서도 탁월한 품질을 제공합니다.

판금 레이저 절단은 탁월한 정밀도와 속도를 제공하지만, 재료 선택, 두께 및 적절한 설정에 따라 성공 여부가 결정됩니다. 프로젝트의 복잡성, 생산량 및 허용 오차 요구 사항을 신중하게 평가하십시오. 절단, 용접 및 마감 처리를 포함한 완벽한 솔루션을 제공하는 전문 업체와 협력하십시오. 이러한 접근 방식은 모든 부품에 일관된 품질을 보장합니다. 금속 레이저 절단 관련 문의는 지금 바로 무료 견적 및 기술 상담을 받아보세요.

자주 묻는 질문

레이저 절단으로 판금 가공이 가능한 두께 범위는 어느 정도입니까?

두께 0.15mm에서 25mm까지의 재료를 가공할 수 있습니다. 얇은 재료의 경우 치수 정확도가 ±0.1mm로 유지되어 깔끔한 모서리와 일관된 품질을 보장합니다.

레이저 절단 외에 어떤 보완 서비스를 제공하시나요?

레이저 절단 외에도 디버링, 벤딩, 용접 및 표면 마감 처리가 포함됩니다. 이러한 완벽한 솔루션을 통해 리드 타임을 단축하고 공급업체 관리를 간소화할 수 있습니다.

맞춤형 스테인리스 스틸 부품의 품질은 어떻게 보장하시나요?

엄격한 검사 과정을 통해 모든 부품이 고객 사양에 부합하는지 확인합니다. CNC 장비는 생산 과정 전반에 걸쳐 반복 가능한 정확도를 보장합니다.
