정밀 금속 케이스는 어떻게 제작되나요?

평평한 금속판 하나가 복잡하고 내구성이 뛰어나며 완벽하게 통합된 외함으로 변모하는 데에는 어떤 과정이 필요할지 궁금해 본 적이 있으신가요? 차세대 의료기기를 설계하든 자동화 기계를 설계하든, 외부 하우징은 내부 전자 장치만큼이나 중요합니다. 열 관리, 구조적 안정성, 그리고 제품의 전체 수명에 직접적인 영향을 미치기 때문입니다.

화푸성(HPS)은 제조 공정을 이해하는 것이 엔지니어링 팀이 더 나은, 더 비용 효율적인 제품을 설계하는 데 필수적이라고 믿습니다. 복잡한 3D CAD 모델을 현실로 구현하는 핵심 판금 가공 공정을 자세히 살펴보겠습니다.

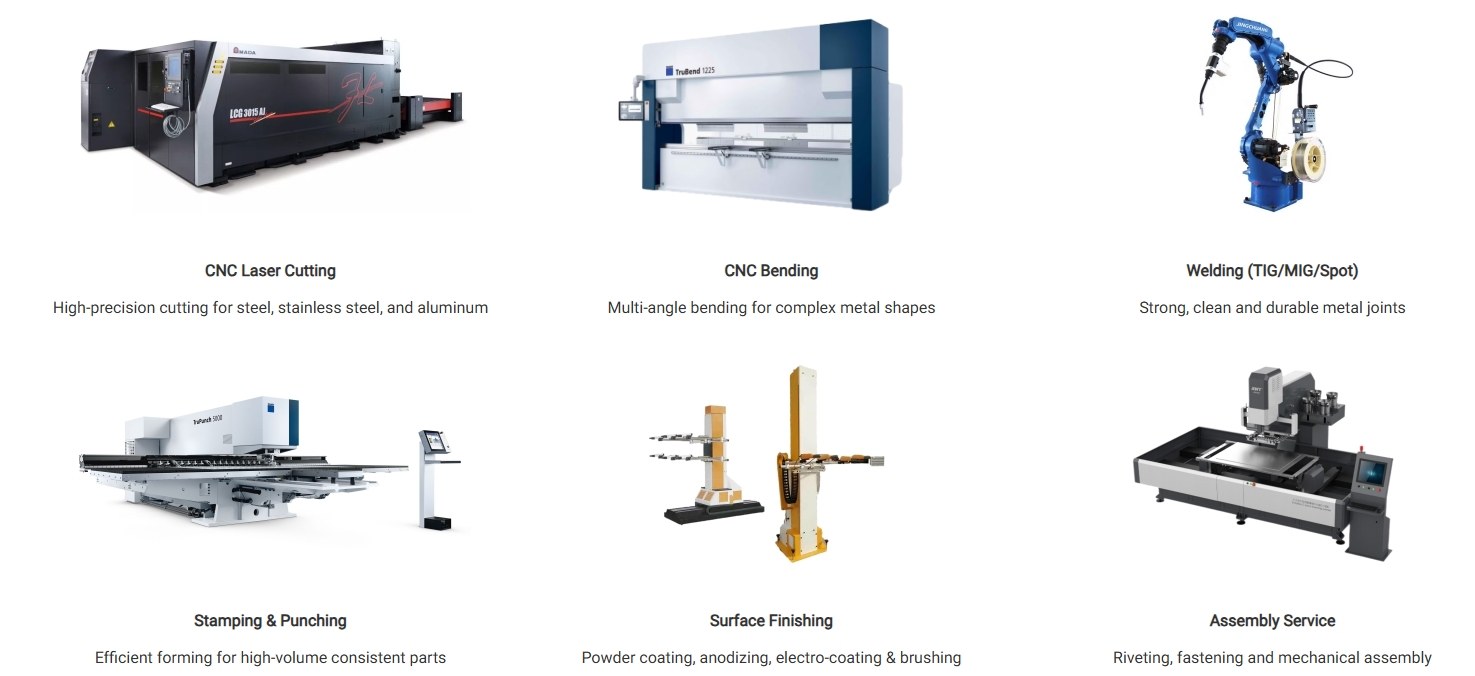

1. 정밀 블랭킹: 레이저 절단 및 CNC 펀칭

가공 과정은 "블랭킹"으로 시작됩니다. 블랭킹이란 알루미늄, 스테인리스강, 냉간압연강과 같은 평평한 금속판을 기본 형태로 절단하는 작업입니다. 최신 고출력 파이버 레이저 절단기는 놀라운 속도와 정확도로 금속을 절단하여 최소한의 버 제거 작업만 필요한 매끄러운 모서리를 만들어냅니다.

복잡한 통풍구, 맞춤형 루버 또는 스탬핑 가공이 필요한 부품에는 CNC 펀칭기가 사용됩니다. 이 기계는 한 번의 설정으로 복잡한 패턴 배열을 효율적으로 생성하여 발열이 심한 전자 부품에 최적의 공기 흐름을 보장합니다.

2. CNC 벤딩 및 성형

평평한 블랭크가 준비되면 프레스 브레이크로 옮겨집니다. CNC 벤딩은 고급 소프트웨어를 사용하여 특정 재료의 두께와 항복 강도를 기반으로 정확한 벤딩 공제량과 스프링백 계수를 계산합니다. 이 과정에서 치수 정확도는 필수적입니다.

예를 들어, 제작할 때 맞춤형 판금 랙마운트 섀시 데이터 센터의 경우, 내부 마더보드 스탠드오프와 외부 슬라이딩 레일이 표준 서버 랙 내에서 완벽하게 정렬되도록 하려면 매우 엄격한 굽힘 허용 오차를 유지하는 것이 유일한 방법입니다. 단 1mm의 오차라도 설치 오류를 초래할 수 있습니다.

3. 고급 용접 및 구조 조립

복잡한 형상은 항상 하나의 연속된 판재로 접을 수 있는 것은 아닙니다. 여러 부품으로 구성된 설계에는 정밀한 접합 기술이 필요합니다. 재료 및 기계적 요구 사항에 따라 기술자들은 TIG(텅스텐 불활성 가스), MIG(금속 불활성 가스) 또는 첨단 레이저 용접을 사용합니다.

최소한의 열 변형으로 깊은 용접 침투를 달성하는 것은 전문적인 기술입니다. 이러한 구조적 안정성은 건축물을 건설할 때 절대적으로 중요합니다. 고하중 산업 장비 하우징이는 상당한 내부 무게를 견뎌야 할 뿐만 아니라 공장 환경에서 흔히 발생하는 심한 진동, 먼지 및 충격을 견뎌야 합니다.

4. 표면 마감 및 하드웨어 통합

최종 단계에서는 보호, 미관 및 조립 준비 상태에 중점을 둡니다. 산업용 분체 도장, 투명 또는 유색 아노다이징, 정밀 브러싱과 같은 표면 처리는 부식을 방지하고 고급스러운 외관을 제공합니다.

또한, PEM 너트, 플러시 헤드 스터드 또는 캡티브 스크류와 같은 하드웨어를 판금에 직접 통합하면 단순한 금속 상자가 조립 준비가 완료된 부품으로 변모합니다. 민감한 테스트 장비의 경우, 마감 처리가 중요합니다. 고정밀 알루미늄 계측기 하우징 일반적으로 매끄러운 브러싱 처리, 전기 접지를 위한 정밀한 전도성 마스킹, 그리고 명확한 포트 식별을 위한 영구적인 레이저 각인 라벨이 조합되어 사용됩니다.

일반 제조 사양

현대 판금 가공의 기술적 한계를 이해하는 데 도움이 되도록 표준 가공 매개변수 및 기능에 대한 개요를 제공합니다.

자주 묻는 질문(FAQ)

제작하다 고품질 금속 케이스 정밀 기계, 정밀 엔지니어링, 숙련된 장인 정신의 섬세한 균형이 필요합니다. 레이저 절단, CNC 벤딩, 특수 용접 및 표면 처리 공정을 이해함으로써 더욱 견고하고 조립이 간편하며 시각적으로도 뛰어난 제품을 설계할 수 있습니다. 3D CAD 모델에서 실제 프로토타입으로 넘어갈 준비가 되면 HPS와 같은 경험이 풍부한 제작 시설과 협력하여 설계 의도를 완벽하게 구현할 수 있습니다.
