맞춤형 금속 외함 제작 시 IP 등급 규정 준수를 보장하는 방법은 무엇일까요?

IP 등급 준수 보장 판금 가공 서비스 IP(지능형 보호)는 필요한 IP 등급을 명확히 파악하는 것에서 시작됩니다. 엔지니어는 IP 보호에 영향을 미치는 환경적 요인을 고려해야 합니다. 설계부터 재료 선택에 이르기까지 모든 단계에서 IP 사양을 신중하게 통합해야 합니다. 밀봉 방법과 제조 공정은 IP 효과에 영향을 미칩니다. 테스트를 통해 IP 표준을 검증하고 비용이 많이 드는 오류를 방지합니다. 산업 표준은 IP 평가에 대한 지침을 제공하고 규정 미준수와 관련된 위험을 방지하는 데 도움이 됩니다. 단계별 프로세스를 통해 모든 인클로저에 대한 안정적인 IP 보호를 보장합니다.

핵심 요약

• 먼지와 물에 대한 적절한 보호 기능을 확보하려면 설계 과정 초기에 필요한 IP 등급을 확인해야 합니다.

• 인클로저의 내구성과 IP 표준 준수를 향상시키기 위해 적절한 재료와 밀봉 방법을 선택하십시오.

• 방진 및 방수 테스트를 포함한 철저한 테스트를 수행하여 인클로저가 지정된 IP 등급을 충족하는지 확인하십시오.

• 지적 재산권 규정 준수를 저해할 수 있는 일반적인 문제점을 피하려면 제작 과정에서 업계 표준 및 모범 사례를 따르십시오.

• 규정 준수를 입증하고 고객과의 신뢰를 구축하기 위해 모든 테스트 및 인증 프로세스를 문서화하십시오.

지적재산권 등급 및 규정 준수 이해하기

지적재산권법 해설

IP 코드는 전기 외함의 보호 수준을 분류하는 국제 표준 시스템입니다. 국제전기기술위원회(IEC)에서 IEC 60529 표준으로 정의한 이 시스템은 간단한 구조를 가지고 있습니다. 코드는 IP라는 문자로 시작하고 그 뒤에 두 자리 숫자가 옵니다. 첫 번째 숫자는 먼지와 같은 고체 물질로부터 외함을 얼마나 잘 보호하는지를 나타내고, 두 번째 숫자는 물에 대한 보호 수준을 나타냅니다.

다음 표는 IP 코드의 구조를 요약한 것입니다.

각 IP 등급은 먼지와 물을 차단하는 케이스의 능력을 명확하게 보여줍니다. 예를 들어, IP66 등급의 케이스는 먼지와 강한 물줄기로부터 완벽한 보호 기능을 제공합니다. 첫 번째 숫자는 0에서 6까지, 두 번째 숫자는 0에서 9까지입니다. 이러한 구조를 통해 사용자는 필요에 맞는 케이스를 선택할 수 있습니다.

지적재산권 등급이 중요한 이유

IP 등급은 금속 외함의 안전성과 내구성을 보장하는 데 중요한 역할을 합니다. 이 등급을 통해 엔지니어와 제조업체는 다양한 환경 조건에 맞는 외함을 선택할 수 있습니다. IP 등급의 첫 번째 숫자는 고체 입자에 대한 보호 수준을 나타내고, 두 번째 숫자는 액체에 대한 보호 수준을 나타냅니다. 이러한 방식을 통해 사용자는 외함이 열악한 환경에서 얼마나 잘 작동할지 파악할 수 있습니다.

산업 표준에서는 엄격한 IP 등급 준수를 요구합니다. IEC와 같은 기관에서 제정한 표준은 다양한 용도에 필요한 최소 방진 및 방수 수준을 정의합니다. 또한 내식성 요건을 명시하고 실내 및 실외 사용 여부를 구분합니다. 올바른 IP 등급을 충족하지 못하면 결로, 부식 또는 장비 고장과 같은 문제가 발생할 수 있습니다. 제조업체는 이러한 표준을 준수함으로써 자사 제품이 안정적인 보호 기능을 제공하고 고객의 요구 사항을 충족하도록 보장합니다.

금속 외함 제작에 필요한 IP 요구사항 결정

환경 및 적용 요구사항 평가

엔지니어는 금속 외함 제작에 적합한 IP 등급을 선택하기 전에 환경과 적용 분야를 평가해야 합니다. 각 환경은 필요한 침투 보호 수준에 영향을 미치는 고유한 문제점을 안고 있습니다. 다음 표는 선택 과정에 영향을 미치는 환경적 요인을 보여줍니다.

애플리케이션별 요구 사항 또한 최소 IP 등급을 결정하는 데 중요한 역할을 합니다. 엔지니어는 다음과 같은 여러 측면을 고려해야 합니다.

• 건설 현장 먼지 및 산업 오염 물질과 같은 미립자 노출 수준을 평가합니다.

• 간헐적인 물튀김과 직접 침지를 포함한 액체 접촉 패턴 이해.

• 작동 온도 범위를 영하의 온도부터 고온 환경까지 고려합니다.

• 고도 변화 및 고압 세척 노출을 포함한 압력 변동 평가.

실외 환경은 실내 환경보다 훨씬 가혹한 조건에 노출되는 경우가 많습니다. 아래 표는 실내 및 실외 환경에 필요한 사항을 비교합니다.

산업 표준 평가

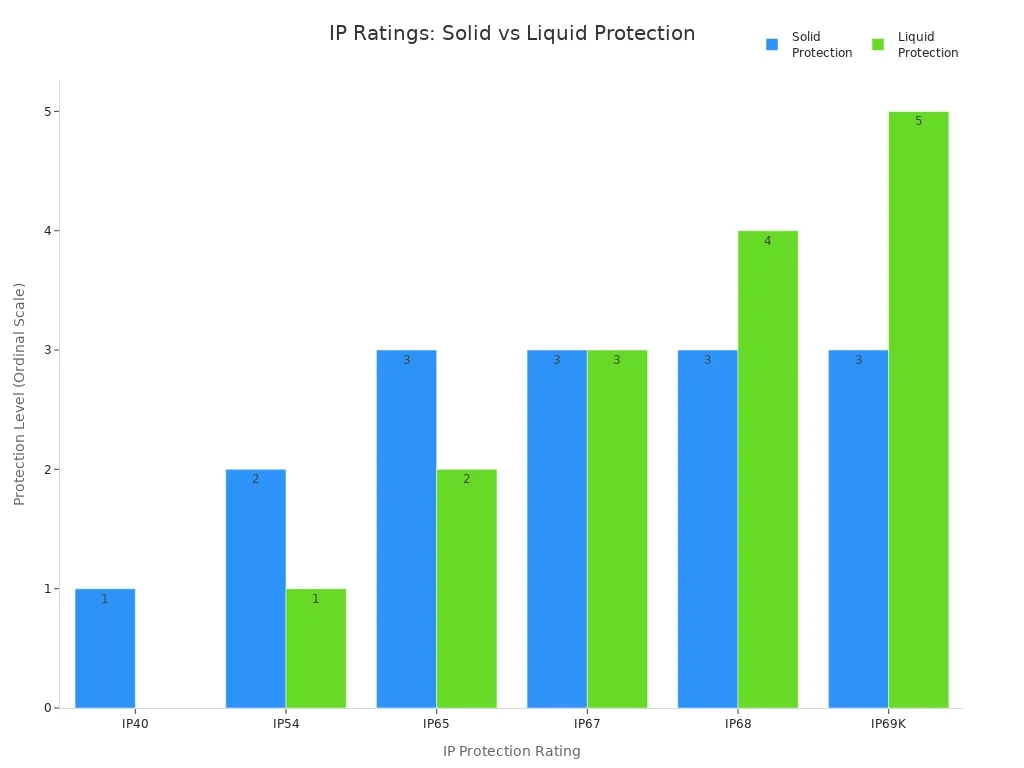

산업 표준은 금속 외함 제작에 적합한 IP 등급을 선택하는 데 도움을 줍니다. 이러한 표준은 고체 및 액체 모두에 대한 최소 침투 보호 수준을 정의합니다. 아래 표는 다양한 IP 등급이 제공하는 고체 및 액체 침투 보호 수준의 차이를 보여줍니다.

올바른 IP 등급을 선택하면 규정 준수를 보장하고 장비를 환경적 위험으로부터 보호할 수 있습니다. 엔지니어는 적용 분야에 존재하는 특정 위험 요소에 맞춰 외함의 방수/방진 등급을 결정해야 합니다. 고체 및 액체 침투를 모두 고려함으로써 금속 외함 제작 시 안정적인 성능과 장기적인 내구성을 확보할 수 있습니다.

침투 방지 설계

재료 선택

맞춤형 인클로저의 높은 IP 등급을 달성하는 데 있어 적절한 재료 선택은 매우 중요합니다. 엔지니어는 인클로저 본체에 알루미늄이나 스테인리스강과 같은 금속을 주로 사용합니다. 알루미늄 인클로저는 특히 양극 산화 처리 또는 분체 도장 처리 시 내식성이 뛰어나며, 옥외 및 산업 환경에서 탁월한 성능을 발휘합니다. 스테인리스강 인클로저는 견고한 보호 기능을 제공하지만 무게 때문에 추가적인 지지대가 필요할 수 있습니다. 두 재료 모두 정밀 가공이 가능하여 밀폐성을 높이고 필요한 IP 등급을 유지하는 데 도움이 됩니다.

침투 방지 설계를 할 때는 밀봉재와 개스킷 재질 선택이 매우 중요합니다. 일반적으로 사용되는 재질은 다음과 같습니다.

• 실리콘 및 불소실리콘

• 실리콘 스폰지 및 폼

• 고체 실리콘 시트 및 고무

• 실리콘 엘라스토머

• 직물 강화 소재

• 백금 경화 실리콘 및 고점도 고무

• 우주 등급 실리콘

• 성형 화합물 및 액상 실리콘 고무

• 전도성 엘라스토머 및 EMI 가스켓 재료

• 전기 전도성 폼

• ESD 보호 재료

• PORON 및 열 인터페이스 재료

• 불소엘라스토머(FKM) 소재

• 폐쇄형 셀 스폰지 및 고체 시트 고무

• UL 인증 개스킷 재료

이러한 재료는 먼지와 물이 인클로저 내부로 유입되는 것을 방지하는 데 도움이 됩니다. 엔지니어는 적절한 재료를 선택할 때 환경, 온도 범위 및 화학 물질 노출을 고려해야 합니다. 인클로저 재료와 개스킷 화합물의 적절한 조합은 인클로저가 원하는 IP 등급을 충족하고 장기간 보호 기능을 제공하도록 보장합니다.

울타리 기하학

외함의 기하학적 구조는 높은 IP 등급을 달성하고 유지하는 능력에 직접적인 영향을 미칩니다. 주요 설계 원칙에는 이음매와 개구부를 최소화하고, 모든 잠재적 유입 지점을 밀봉하며, 겹침 접합부와 이중 밀봉 메커니즘을 사용하는 것이 포함됩니다. 엔지니어는 액체 고임을 방지하기 위해 경사진 상단부를 가진 외함을 설계합니다. 이러한 특징은 물이 민감한 부위에서 멀리 떨어지도록 유도하여 오염 위험을 줄이고 위생 기준 준수를 지원합니다. 특히 물이 고여 밀봉을 손상시키거나 세균 번식을 유발할 수 있는 산업 분야에서는 원활한 배수 설계가 매우 중요합니다.

효과적인 외함 형상 설계에는 압력 및 통풍에 대한 고려도 포함됩니다. 적절한 통풍은 외함 내부의 압력 축적을 방지하여 물이나 먼지가 밀봉 부위를 통해 침투하는 것을 막아줍니다. 엔지니어들은 종종 모서리를 둥글게 처리하고 매끄러운 연결부를 만들어 이물질 유입 가능성을 줄입니다. 이러한 측면에 집중함으로써, 외함이 열악한 환경에서도 IP 등급을 유지할 수 있도록 합니다.

IP 65 및 IP 66과 같은 일반적인 IP 등급은 먼지에 대한 완벽한 보호와 물 분사에 대한 저항성을 요구합니다. 이러한 등급은 일반적으로 모든 이음새를 밀봉하고, 모든 개구부에 개스킷을 사용하며, 물이 효율적으로 배출되도록 인클로저를 설계함으로써 달성됩니다. 맞춤형 인클로저 프로젝트는 기하학적 형상에 대한 세심한 고려가 필수적입니다. 작은 설계 결함이라도 침투 방지 성능을 저하시킬 수 있기 때문입니다.

밀봉 및 개스킷 선택

씰과 개스킷은 먼지와 물의 유입을 막는 최전선 방어 장치입니다. 개스킷 재질 선택과 설치 위치는 높은 IP 등급, 특히 IP67 이상의 등급을 달성하는 데 매우 중요합니다. 권장 재질로는 EPDM, 네오프렌, 실리콘, 폴리우레탄 폼 등이 있습니다. 각 재질은 고유한 특성을 제공합니다.

엔지니어는 틈이나 취약한 모서리 없이 가스켓이 끊김 없이 밀착되도록 해야 합니다. 적절한 홈 깊이와 너비는 올바른 압축률(일반적으로 25~30% 변형률)을 확보하는 데 필수적입니다. 체결 부품의 밀도와 배치 위치는 가스켓이 얼마나 고르게 압축되는지에 영향을 미치며, 이는 안정적인 밀봉에 매우 중요합니다. 체결 부품은 둘레를 따라 7.5~10cm 간격으로 배치해야 합니다. 정확한 토크는 매우 중요합니다. 토크가 너무 약하면 누출이 발생하고, 너무 강하면 가스켓이 손상될 수 있습니다.

일체형 가스켓은 설치를 간소화하고 누출 경로를 최소화합니다. 다중 부품 설계는 유연성을 제공하지만 밀봉에 어려움을 초래할 수 있습니다. 재질 선택 및 형상을 포함한 적절한 가스켓 설계는 습기 및 먼지 유입에 대한 효과적인 밀봉을 보장합니다. 또한 엔지니어는 장기 내구성 테스트와 엄격한 테스트를 수행하여 밀봉이 시간이 지나도 효과를 유지하는지 확인해야 합니다.

침투 방지 설계를 위해서는 재료 선택부터 외함 형상 및 밀봉 방법에 이르기까지 모든 세부 사항에 세심한 주의를 기울여야 합니다. 다음 단계를 따르고 활용하면 원스톱 판금 솔루션엔지니어는 요구되는 IP 등급을 충족하거나 초과하고 까다로운 환경에서 안정적인 보호 기능을 제공하는 맞춤형 인클로저를 제작할 수 있습니다.

지적재산권 규정 준수를 위한 제작 및 테스트

제조 모범 사례

제조업체들은 모든 판금 외함에 대해 일관된 IP 등급을 달성하기 위해 엄격한 모범 사례를 준수합니다. 제작을 시작하기 전에 적용 분야의 요구 사항과 규정 준수 기준을 명확히 정의합니다. 엔지니어들은 보호 기준에 부합하고 열 관리를 위한 구조적 무결성을 보장하는 재료를 선택합니다. 전자 장치와 외함 벽 사이에 적절한 간격을 두어 먼지와 물의 침투에 대한 IP 등급을 준수하도록 설계합니다. 또한 민감한 전자 장치를 간섭으로부터 보호하기 위해 EMI 차폐를 고려합니다.

IP 등급 준수를 유지하는 데 있어 품질 관리 조치는 매우 중요합니다. 팀은 조립 과정에서 밀봉재와 고정 장치를 검사하고, 일반적인 오류를 방지하기 위해 일관된 제조 공정을 시행합니다. 예를 들어, 커넥터 허용 오차를 무시하거나 케이블 굽힘 반경 요구 사항을 충족하지 않으면 보호 기능이 저하될 수 있습니다. 물에 노출되는 부분 근처에 통풍구를 배치하거나 지나치게 두꺼운 보스를 사용하면 수축 자국이 생겨 인클로저의 효과가 떨어질 수 있습니다. 제조업체는 적절한 보호 기능을 유지하기 위해 전자 부품과 인클로저 벽 사이의 간격이 부족하지 않도록 합니다.

참고: 제작 과정에서 일관된 품질 관리를 통해 모든 판금 케이스가 필요한 IP 등급을 충족하고 전자 장비를 안정적으로 보호합니다.

침투 방지 테스트

시험 및 검증을 통해 판금 외함 설계가 지정된 IP 등급을 충족함을 확인합니다. 엔지니어는 먼지와 물에 대한 저항성을 평가하기 위해 침투 방지 시험을 수행합니다. 실제 환경 조건을 시뮬레이션하기 위해 특수 장비와 방법을 사용합니다.

• 분진 침투 시험: 엔지니어는 먼지 입자가 순환하는 챔버에 밀폐된 장치를 넣습니다. 진공을 사용하여 압력 변화를 모사합니다. 시험을 통과하려면 밀폐된 장치 내부에 먼지가 없어야 합니다.

• 침수 시험: 시험팀은 지정된 깊이의 물에 판금 외함을 최소 30분 동안 담급니다. 시험 중이나 시험 후에도 외함 내부로 물이 들어가서는 안 됩니다.

• 외부 결빙 시험: 이 시험은 표면에 얼음이 형성될 때 밀폐 용기의 내구성을 평가합니다. 밀폐 용기는 영하의 온도에서도 기능적으로 손상되지 않아야 합니다.

시험 및 인증 절차를 통해 외함이 요구되는 등급을 충족하는지 확인합니다. 엔지니어는 결과를 문서화하고 성능을 검토하여 규정 준수를 보장합니다. 또한 일관된 품질을 유지하기 위해 각 배치별로 외함의 방수/방진 테스트를 반복합니다.

참고: 판금 외함 프로젝트의 신뢰할 수 있는 IP 등급을 얻으려면 테스트 및 검증이 필수적입니다. 이러한 테스트를 통해 전자 장치를 먼지, 물 및 환경 위험으로부터 보호할 수 있습니다.

인증 및 문서화

인증 및 관련 문서는 맞춤형 판금 인클로저 제작에 대한 IP 등급 준수를 입증합니다. 공인 시험 기관은 시험 완료 후 IP 시험 보고서를 발급합니다. 엔지니어는 인증 주장을 뒷받침하기 위해 기계적 시험 데이터와 검사 기록을 수집합니다.

• 공인 시험기관의 IP 테스트 보고서

• 기계적 시험 데이터

• 검사 기록

제3자 인증은 IP 등급 주장의 신뢰성을 높여줍니다. 인증 기관은 판금 외함이 까다로운 환경에서도 필요한 성능을 발휘할 것이라는 확신을 제공합니다. IP 규정 준수를 달성하고 문서화하는 것은 고객과 규제 기관의 공통 요구 사항입니다.

참고: 적절한 인증 및 문서화는 제조업체가 판금 인클로저가 IP 등급을 충족하고 전자 장치를 안정적으로 보호한다는 것을 입증하는 데 도움이 됩니다.

지적재산권 규정 준수에서 흔히 발생하는 함정을 피하는 방법

설계상의 오류

설계팀은 때때로 밀봉 및 방수/방진과 관련된 중요한 측면을 간과합니다. 초기 설계 단계에서 밀봉을 핵심 요소로 고려하면 이러한 문제를 예방할 수 있습니다. 엔지니어는 초기 단계에서 개스킷 재질, 접합부 설계 및 전체 밀봉 시스템을 평가합니다. 이러한 사전 예방적 접근 방식을 통해 잠재적인 문제를 비용이 많이 드는 실수로 이어지기 전에 파악할 수 있습니다. 방수/방진 문제를 조기에 고려하면 인클로저가 필요한 IP 등급을 충족하고 성능 저하를 초래할 수 있는 막판 변경을 방지할 수 있습니다.

제조상의 오류

제조상의 오류는 종종 IP 규정 준수를 저해합니다. 일반적인 실수로는 체결 부품 간격 문제, 정의되지 않은 토크 사양, 부적절한 나사 조임으로 인한 변형 등이 있습니다. 가스켓 홈의 정렬 불량, 나사 조임 토크의 불균형, 시간이 지남에 따라 경화되거나 수축하는 저급 가스켓 사용 또한 인클로저의 무결성을 위협합니다. 거친 가공이나 버(burr)는 가스켓의 완전한 밀착을 방해할 수 있으며, 케이블 입구, 버튼 또는 나사 구멍 주변의 밀봉을 소홀히 하면 취약점이 발생합니다. 가스켓이 충분히 압축되지 않으면 물이 밀봉 틈새로 스며들 수 있고, 과도하게 압축되면 영구적인 변형이나 틈이 생깁니다. 모서리 설계 결함으로 인해 가스켓이 뭉치거나 얇게 늘어날 수도 있습니다.

포괄적인 자동화 전략을 구현하는 시설은 수동 오류가 더 적게 발생하는 것으로 나타났습니다. 자동화는 일관된 실행, 실시간 모니터링 및 지능형 경보 기능을 제공합니다. 공정 제어는 제조 오류를 줄이는 데 중요한 역할을 합니다. 다음 표는 제조에 사용되는 두 가지 유형의 제어 방식을 보여줍니다.

불충분한 검사

불충분한 테스트는 IP 규격 준수 실패의 주요 원인 중 하나입니다. 팀은 먼지와 물에 대한 저항성을 검증하기 위해 철저한 방수/방진 테스트를 수행해야 합니다. 적절한 테스트 없이는 인클로저가 실제 환경 조건을 견디지 못할 수 있습니다. 엔지니어는 테스트 결과를 문서화하고 성능을 검토하여 각 인클로저가 요구되는 IP 등급을 충족하는지 확인합니다. 정기적인 테스트는 일관된 품질과 전자 장비에 대한 안정적인 보호를 보장합니다.

팁: 초기 설계 검토, 엄격한 제조 관리 및 포괄적인 테스트는 팀이 흔히 발생하는 문제점을 피하고 안정적인 지적 재산권 규정 준수를 달성하는 데 도움이 됩니다.

IP 등급 규정 준수 달성을 위한 방법 맞춤형 판금 제작 명확한 프로세스가 필요합니다. 팀은 환경 조건을 평가하고, 장비 통합을 계획하고, 접근성을 고려하고, 향후 확장을 염두에 두고, 일반적인 실수를 방지합니다. 또한 IP 등급을 이해하고 설계에 통합하며 테스트를 통해 검증합니다. 표준 및 전문가와의 상담은 IP 규정 준수를 보장하는 데 도움이 됩니다. 환경 등급 액세서리, 패널 장착형 하드웨어 및 접근성 솔루션은 인클로저의 무결성을 강화합니다. 현재 프로세스를 검토하고 전문가의 지침을 구하면 IP 보호 및 제품 신뢰성을 향상시킬 수 있습니다.

자주 묻는 질문

금속 외함에 대한 IP 등급은 무엇을 의미합니까?

IP 등급은 금속 외함이 먼지와 물로부터 얼마나 잘 보호하는지를 나타냅니다. 첫 번째 숫자는 고체 보호 수준을, 두 번째 숫자는 액체 보호 수준을 나타냅니다. 엔지니어는 이러한 등급을 사용하여 환경적 요구 사항에 맞는 외함을 선택합니다.

엔지니어는 IP 등급 준수 여부를 어떻게 테스트합니까?

엔지니어들은 먼지 챔버와 수중 침수 시험을 사용합니다. 이러한 시험을 통해 인클로저 내부의 누수나 먼지 존재 여부를 확인합니다. 이러한 시험은 인클로저가 요구되는 IP 등급을 충족하는지 확인하는 데 도움이 됩니다.

지적재산권 규정 준수에 있어 재료 선택이 중요한 이유는 무엇입니까?

재질 선택은 내구성과 밀봉성에 영향을 미칩니다. 알루미늄이나 스테인리스강과 같은 금속은 부식에 강합니다. 실리콘이나 EPDM과 같은 개스킷 재질은 먼지와 물을 차단합니다. 적절한 재질을 선택하면 장기간 보호 효과를 누릴 수 있습니다.

지적재산권 규정 준수를 달성하는 데 있어 흔히 저지르는 실수는 무엇인가요?

설계팀은 때때로 밀봉 세부 사항을 간과합니다. 제조 과정에서는 개스킷이 제대로 맞지 않거나 체결 토크가 부적절한 경우가 발생할 수 있습니다. 불충분한 테스트는 누출이나 취약점을 놓칠 수 있습니다. 초기 검토와 엄격한 관리는 이러한 문제를 예방하는 데 도움이 됩니다.

IP 등급 준수에 있어 문서화가 중요한가요?

관련 문서는 인클로저가 IP 표준을 충족함을 입증합니다. 엔지니어는 시험 보고서와 검사 기록을 수집합니다. 공인 시험 기관의 인증은 신뢰를 구축하고 규제 요건을 충족하는 데 도움이 됩니다.
